点击图片查看原图
ABB
加工定制
否
产品别名
阀门定位器
适用范围
阀门定位
标准
德标
压力范围
1,4...6bar
连接形式
1/4NPT或G1/4螺纹
规格
原厂包装
产品规格
V18345-1017121001
可售卖地
全国
材质
金属合金
类型
其他
型号
V18345-1017121001
阀门器的分类和特点：阀门器按输入信号分为气动阀门器、电气阀门器和智能阀门器。气动阀门器的输入信号是标准气信号，例如，20~100kPa气信号，其输出信号也是标准的气信号。电气阀门器的输入信号是标准电流或电压信号，例如，4~20mA电流信号或1~5V电压信号等，在电气阀门器内部将电信号转换为电磁力，然后输出气信号到拨动控制阀。智能电气阀门器它将控制室输出的电流信号转换成驱动调节阀的气信号，根据调节阀工作时阀杆摩擦力，抵消介质压力波动而产生的不平衡力，使阀门开度对应于控制室输出的电流信号。并且可以进行智能组态设置相应的参数，达到改善控制阀性能的目的。
按动作的方向可分为单向阀门器和双向阀门器。单向阀门器用于活塞式执行机构时，阀门器只有一个方向起作用，双向阀门器作用在活塞式执行机构气缸的两侧，从两个方向起作用。
按阀门器输出和输入信号的增益符号分为正作用阀门器和反作用阀门器。正作用阀门器的输入信号增加时，输出信号也增加，因此，增益为正。反作用阀门器的输入信号增加时，输出信号减小，因此，增益为负。

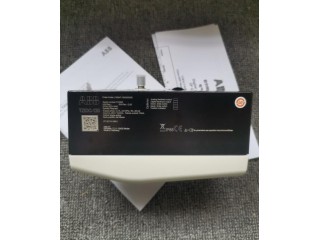

ABB型号V18345-1017121001阀门器
气动阀门器是按力矩平衡原理工作的，当通入波纹管2的信号压力P1增加时，使主杠杆3绕支点转动，使喷嘴挡板9靠近喷嘴，喷嘴背压经单向放大器8放大后，通入到执行机构薄膜室的压力增加，使阀杆向下移动。并带动反馈杆绕支点转动，反馈凸轮也随之作逆时针方向转动，通过滚轮使副杠杆4绕支点转动，并将反馈弹簧拉伸，弹簧对主杠杆3的拉力与信号压力用在波纹管上的力达到力矩平衡时，仪表达到平衡状态。执行机构的阀位维持在一定的开度上，一定的信号压力就对应于一定的阀位开度。以上作用方式为正作用，若要改变作用方式，只要将凸轮翻转，A向变成B向等，即可。所谓正作用器，就是信号压力增加，输出压力亦增加;所谓反作用器，就是信号压力增加，输出压力则减少。一台正作用执行机构只要装上反作用器，就能实现反作用执行机构的动作;相反，一台反作用执行机构只要装上反作用器，就能实现正作用执行机构的动作。
