工艺

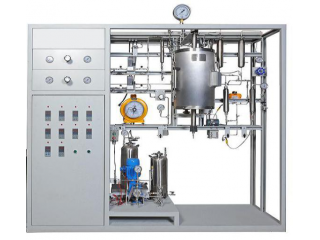

装置设计有气体进料理单元、液体进料单元、反应单元及采集单元。原料气和原料液按一定比例混合预热后进入固定床反应器，原料气同质量流量控制器进行计量，原料液通过计量泵进行计量，反应器利用三段式电加热炉进行加热，反应产物从反应单元出来后先进行气液分离，液态物料进入液体储罐，尾气则进行过滤排空或接入在线分析仪。
技术参数
反应压力： 0.1~20.0MPa 控制精度±1% F. S.
反应温度： 室温~800℃ 控制精度 ±1℃
催化剂装填量： 5~200ml
氢气气体流量： 5~2000ml/min 控制精度±1% F. S.
氮气气体流量： 5~2000ml/min 控制精度±1% F. S.
液体流量： 0.0001~40ml/min
功能特征
仪表、泵、阀件采用国内外名牌产品，保证系统的可靠性及稳定性；
计算机自动化控制与手动双模式控制相结合，便于操作；
设立了反应条件高低限联锁报警，保证装置的安全运行；
各部件均采用模块化设计，通用性强，便于安装维护；
实现温度、压力、流量、液位等自动控制；
实现数据自动采集、存储、打印；
