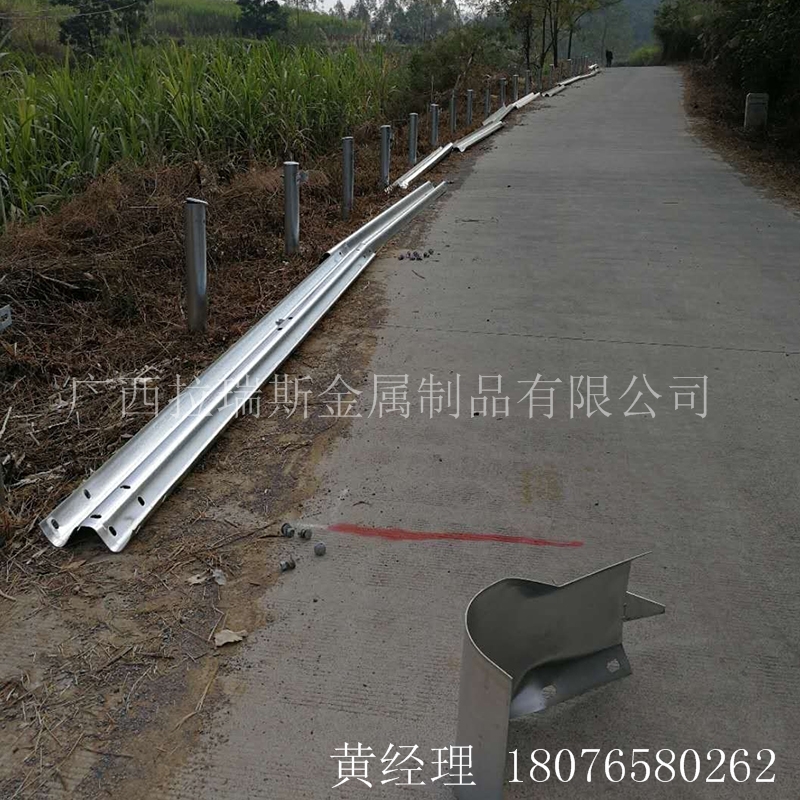

1、两波形梁护栏板的宽度310mm，波高85mm,板厚：3mm、4mm;实际分量：3mm厚的爲49.16kg,4mm厚的爲65.55kg; 每公里3MM厚的重12.3吨，4MM厚的重16.388吨。.
2、三波形梁护栏板的规格长4320毫米，波宽505毫米，波高85mm,板厚：4mm;实际分量：102kg,配合130*130的方管立柱。.
二、立柱：规格Φ114、Φ140mm长度依据要求普通爲1.85米、1.95米、2米、2.15米 壁厚4.5MM;实际分量：Φ114的12.15kg/m、Φ140mm的15.04kg/m..

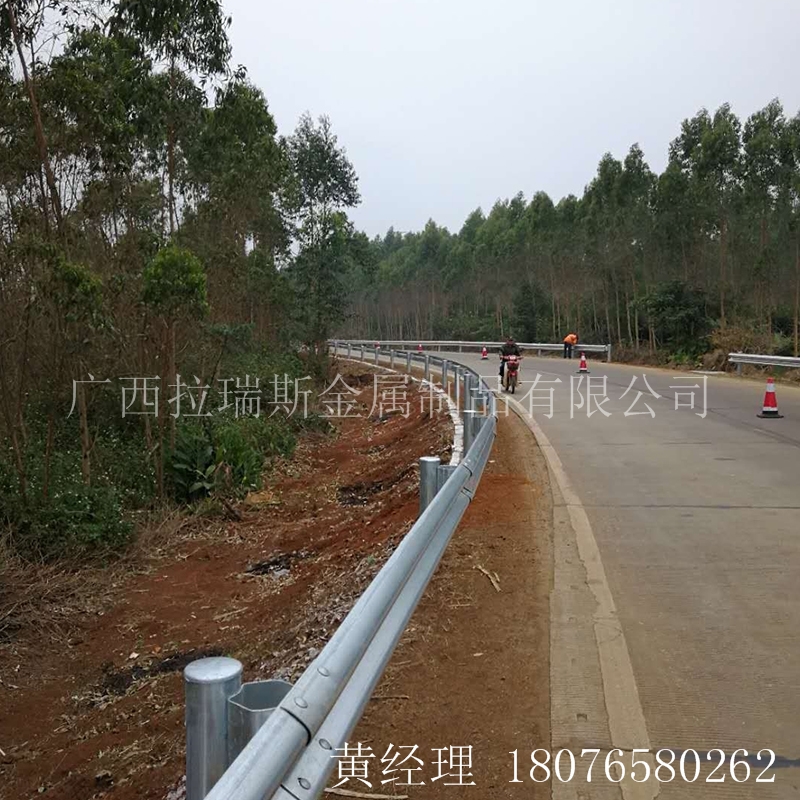

三、规范段每公里用250块护栏板。立柱间距4米，每公里用250根立柱，端头2个，柱帽250个，防阻块250个,衔接螺栓250套，拼接螺栓2000套 。因而在公路正常营运时，该护栏应用插拔立柱可方便地拔出启齿处事后设置的插拔孔内，起到隔离和防护作用，同时与公路外边上的护栏带相照应，划一划一，美观配套。 波形梁护栏是半刚性护栏的次要方式，它是一种以波纹状钢护栏板互相拼接并由主柱支撑的延续构造。它应用土基、立柱、横梁的变形来吸收碰撞能量，并迫使失控车辆改动方向，回复到正常的行驶方向，避免车辆冲出路外，以维护车辆和乘客，增加事故形成的损失。所以如今高速公路建立中也越来越注重高速护栏板的质量。
