产品特点
可测量口径≥DN50（2"）管道
安装操作简便，维护费用低，低功耗
无运动部件，压力损失小，不需维修
可在测量状态下更换电子部件
广泛的应用领域，如污水，冷水，自来水的处理
若用户管道口径大于DN1000，可选用加长型
技术参数
电源输出 DWM 1000 两线制 DWM 2000 4-20mA电流输出
电压 48-250VAC（VDC）50/60Hz 24VDC（20-30VAC）
功率损耗 ≤5mA ≤ 5mA
输出 常开或常闭 无缘电流输出 4~20mA
时间常数 0.1-9.9m/s 1/2/3/4/5/6/7 或8m/s
导电率 ≥ 20μS/cm（μmho/cm）
工作压力 ≤ 25bar
介质温度 -25℃~+150℃
环境温度 -25℃~+60℃
材质 不锈钢,陶瓷,铂（电极）,铸铝（壳体）
管道安装
标准尺寸 ≥DN50（2"）
连接套管 带G1螺纹
直管段 入口:10倍口径 出口:5倍口径,视流动状态而定
防护等级（指示器） 普通型 IP 66 潜水型 IP 68

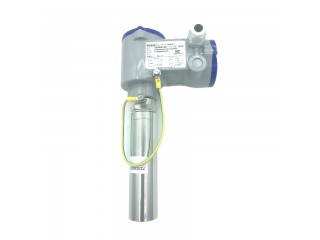

插入式电磁流量计DWM2000（德国科隆）
DWM电磁流量计用于对导电介质（液体、浆料和悬浮液）的流量测量和监控,它是根据法拉第电磁感应定律进行流量测量的插入式电磁流量计。
特点
?用于测量导电的液体、胶体和悬浮液；
?可测量口径>DN50（2"）的各种口径的管道，口径达DN3000；
?安装操作简便，维护费用低；
?可在测量状态下更换电子部件；
?无运动部件，压力损失小，不需维修?功耗小
?时间常数5秒（特殊定货0.1～20秒）。
型号
*稳健型设计，防护等级为IP 66
*浸湿部分为不锈钢或陶瓷
*过程温度：150℃
*环境温度：－25－＋60℃
*操作压力：25巴或360 psig
*无活动部件，免维护
*电子部件在不中断过程条件下可换
*低功耗
*适用管道管径≥DN 50或0≥2”
当导电体在磁场中运动时，导电体中产生感应电压U。本流量计中，导电体就是导电液体。磁场方向B与流体流动方向垂直。产生的感应电压U与流经测量管的流体的流速v成线性关系：
U＝k×B×v×D k仪表常数
B磁场强度
v流体流速
D电极距离
感应电压经过电极、中间环节流至接地电极（测量管）
DWM 2000流量计
将感应电压转换成与流量成正比的输出信号，独立负载的4－20 mA电流。
安装
*DWM电磁流量计使用所提供的连接套管安装在测量管线（≥DN 50 /2”）上。
*安装位置和插入深度
*管线上的开孔尺寸：39毫米或1.54英寸。
*入口/出口直管段：10×DN / 5×DN （DN＝管径）。
*为了测量管的公称直径，焊接连接套管时，将严格与测量管轴线垂直（见图）。
*当拧紧流量计时，传感器的位置并不很重要。
