产品概述:
产品型号：KDZY-2F
简单介绍：流量50~120m3/h，扬程 8-80m；
结构方式：移动式、固定式；
柴油机品牌：上柴 、东风康明斯 、 道依茨  、菲亚特  、 莱恩、潍坊科发等。
主要用途：市政排污工程、防洪抗旱工程、农田灌溉工程等.

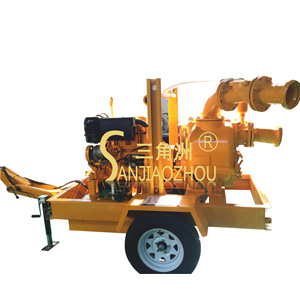

      KDZY-2F系列二轮真空辅助移动泵车是在反复研究国内外同类技术的基础上开发成功的一种结构新颖的产品。执行GB/T 5657-1995标准，发动机执行GB1147.1国家标准。该泵组集自吸和无堵塞排污于一体，采用柴油机驱动轴向回流外混式，并通过泵体、叶轮流道的独特设计，使用时不需要安装底阀和灌引水。泵组可吸排含有大颗粒固体和长纤维杂质液体，可广泛适用于市政排污及防涝工程、农业灌溉等。该泵组具有结构简单、自吸性能好、排污能力强、高效节能、使用维修方便。

使用条件：
1)环境温度≤50℃，介质温度≤80℃。
2)介质PH值铸铁材质为6-9。
3)介质重度不超过1240kg/m3。
4)吸入管道长度≤12米。

 型号说明:


工作原理：
       KDZY-2F系列二轮真空辅助移动泵车，主要由柴油机、联轴器、泵头、叶轮、后盖、机械密封、泵轴、轴承座、进口阀、气液分离管、加水阀门、进、排接管、真空辅助装置、防雨机柜、二轮移动拖车等组成，泵的结构参见上图。
       泵的工作原理：泵体内设有储液腔、并通过上方的回流孔和 下方的循环孔与泵工作腔相通，构成泵的轴向回流外混式系统，泵停止工作后，泵内腔已储有一定容积的液体，当泵启动时，泵内的储液在叶轮的作用下，夹带着空气被向上抛出，液体通过气液分离管的网格回流到工作腔，气体被排出泵外，使泵内形成一定真空度，达到自吸的作用。同时配套真空辅助装置，可以实现快速、高效的自吸功能。

二产品配置：
