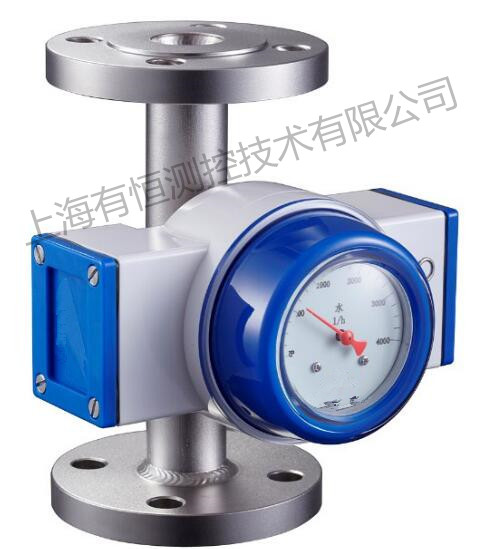

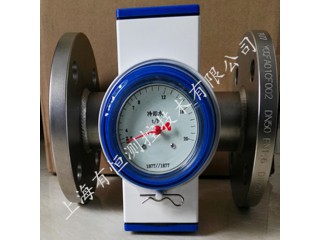

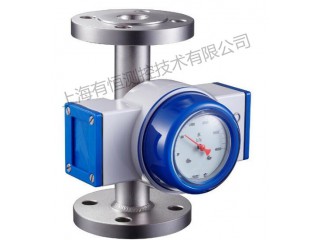

指针式流量开关参数特点
◆口 径：DN15~DN250
◆精 度：12%
◆重复性：±2.5%
◆温 度：标准≤85℃, zui大≤300℃
◆压力等级：0.6-4.0 MPa（高压可选）
◆信号输出：报警点输出可配套晶体管继电器使用（本安型）
◆流线型结构设计、坚固耐用
◆磁性耦合测量系统
◆安装方向任意；垂直、水平安装任意
◆多种材料的选择
◆测量量程宽广
◆清晰的流量显示刻度、读取方便，旋转指针、分度刻度
|
LS1 |
LS3 |
|
◆ 管螺纹连接：DN20-DN50(3/4″—2″) ◆ 适用于水平、垂直管道。 ◆ 旋转形式刻度、分度刻度。 ◆ 1或2个流量限位开关。 ◆ 测量结构3或5 |
◆ 法兰连接：DN80（65）—DN200（3〃—8〃）。 ◆ 适用于水平、垂直管道。 ◆ 旋转形式刻度、分度刻度。 ◆ 1或2个流量限位开关。 ◆ 测量结构16 |
|
LS2 |
LS4 |
|
◆ 法兰连接：DN15—DN50/65（1/2〃—2〃） ◆ 适用于水平、垂直管道。 ◆ 旋转形式刻度、分度刻度。 ◆ 1或2个流量限位开关。 ◆ 测量结构3或5 |
◆ 法兰连接：DN250（10〃）。 ◆ 适用于水平、垂直管道。 ◆ 旋转形式刻度、分度刻度。 ◆ 1或2个流量限位开关。（内置大功率继电器） ◆ 测量结构16
|
