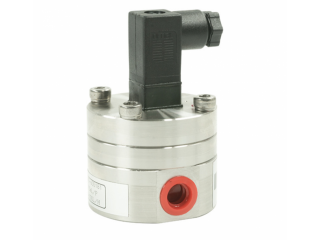

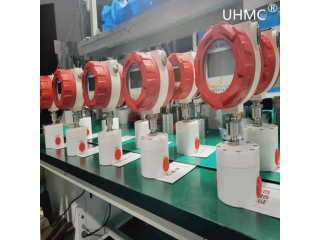

UHMC/有恒 UHGF系列液体正圆齿轮流量计参数
|
型号 |
测量范围 l/H |
K系数 P/L |
较大压力Bar |
温度 |
准确度 |
接口 |
外型尺寸 |
|
|
铝合金 |
不锈钢 |
|||||||
|
GF2 |
0.6-50 |
9770 |
150 |
400 |
-15-80℃ |
+/- 0.5% ( 量程1:10) +/- 1.0% （量程1:100） |
G1/4 |
Φ84*65 |
|
GF4 |
5-250 |
4780 |
150 |
400 |
-15-80℃ |
G3/8 |
Φ84*67 |
|
|
GF6 |
10-500 |
2468 |
150 |
400 |
-15-80℃ |
G1/2 |
Φ84*67 |
|
|
GF10 |
50-1200 |
1280 |
150 |
400 |
-15-80℃ |
G1/2 |
Φ84*67 |
|
|
GF15 |
200-3000 |
126.75 |
150 |
400 |
-15-80℃ |
G3/4 |
Φ116*98*63.5 |
|
|
GF25 |
1000-12000 |
61.1 |
150 |
400 |
-15-80℃ |
G1-1/2 |
158*118*68 |
|
|
GF32 |
2000-20000 |
59.9 |
150 |
400 |
-15-80℃ |
G1-1/2 |
158*18*68 |
|
流量单位：L/h
圆齿轮流量计的安装要求
1. 圆齿轮流量计安装现场位置尽可能避开温度高、机械振动大、磁场干扰强、腐蚀性强的环境，应选择易于维护维修的安装位置。
2. 传感器一般应要水平安装，必须用螺丝将传感器固定安装在装配体上。如果必须垂直安装则流体的流动方向必须向上，液体应充满管道，不得有气泡。
3. 传感器的上游侧应有20倍公称通径的长度直管段货安装整流器，下游应有5倍公称通径长度的直管段。
4. 仪表传感器的种类附件在安装时，基中心线应对准管道中心线，连接处的密封垫不可突入液体内。
5. 需要安装流量调节阀时，必须在传感器的下游侧安装。
6. 在新的管道上安装传感器时，为避免管道中的杂质进入传感器，建议在传感器上游安装过滤器。
7. 为了检修时不影响液体的正常传输，应在传感器的安装处安装旁通管道。
8. 传感器与显示仪表之间的连接应采用屏蔽电缆，传输电缆的屏蔽层在显示仪表端一点接地。
