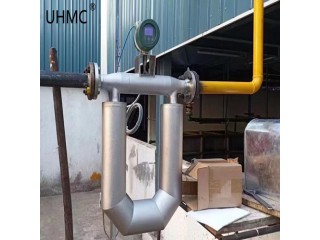

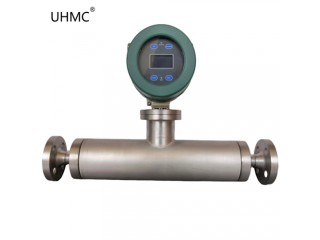

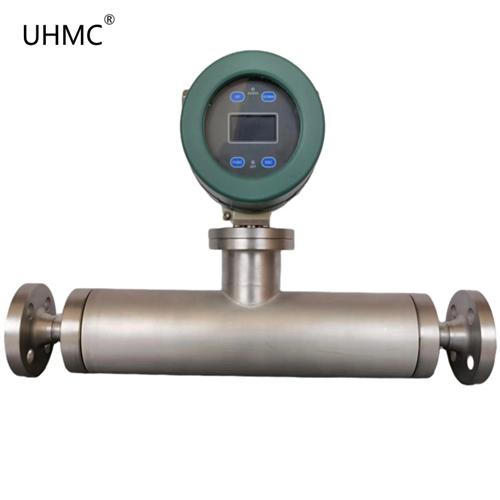

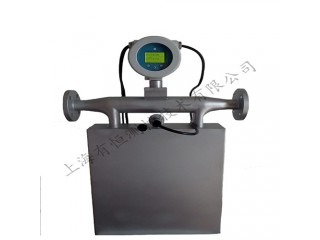

科里奥利质量流量计是由传感器和变送显示器组成。传感器敏感元件是测量管。测量管的形状有Ω管形、S形管、直形管等。各种传感器的工作原理是一样的：通过激励线圈使测量管振动，流体在振动管内产生科氏力，由于测量管进出侧所受的科氏力方向相反，所以测量管会产生扭曲，进而产生相位差，通过进出侧检测线圈测出流体流过进出侧检测线圈时产生的两个正弦波间的时间差，质量流量与这个时间差成正比，这个时间差经信号运算处理后可得质量流量。变送器把来自传感器的电信号转换输出与流量和密度成比例的4-20mA电流信号，变送器也可通过一定的通讯协议实现与DCS系统的通讯。
在质量流量计中，测量管在激励线圈的激励下，以系统的固有频率作摆振。振动系统的振动频率和管内的流体密度的平方根成反比，通过测量振动频率就可以实现对流体密度的测量。在质量流量计的传感器中装测温热电阻，可补偿测量管因温度变化而引起的刚性变化。
科里奥利质量流量计选型规格
主要特点
技术指标参数表（表一）
|
指标名称 |
技术参数 |
|
质量流量测量准确度 |
±[0.2% +(零点稳定度/瞬时质量流量×100%)] |
|
质量流量测量重复性 |
±(1/2)×[0.2% +(零点稳定度/瞬时质量流量×100%)] |
|
密度测量范围 |
0.2 g/cm3～3.5g/cm3 |
|
密度测量准确度 |
±0.002g/cm3 |
|
温度测量范围 |
-60℃～+200℃ |
|
温度测量准确度 |
±1℃ |
|
电流输出 |
4mA～20mA |
|
频率输出 |
0Hz～10kHz |
|
批控继电器触点容量 |
24V/0.1A |
|
批控继电器触点形式 |
常开（用户订货时说明，可改为常闭） |
基本参数
工作环境参数表（表二）
|
名 称 |
参 数 |
|
流体介质温度 |
-40℃～+200℃ |
|
工作环境温度 |
0℃～+40℃ |
|
工作环境湿度 |
≤90% RH，非冷凝 |
|
大气压力 |
86kPa～106kPa |
|
变送器供电要求 |
电源电压: (24±10%)V |
|
整机功率 |
＜ 15W |
规格型号及基本参数表（表三）
|
规格型号 |
公 称 通 径 （mm） |
流 量 范 围 （t/h） |
计 量 范 围 （t/h） |
工 作 压 力 上 限 （MPa） |
零点稳定度 （t/h） |
流速因子 （h m/t s） |
|
DN1 |
1 |
0～0.04 |
0.004～0.04 |
30.0 |
0.00001 |
353.68 |
|
DN2 |
2 |
0～0.16 |
0.016～0.16 |
30.0 |
0.00004 |
88.419 |
|
DN3 |
3 |
0～0.35 |
0.035～0.35 |
30.0 |
0.00008 |
39.298 |
|
DN6 |
6 |
0～0.7 |
0.07～0.7 |
30.0 |
0.00016 |
19.649 |
|
DN10 |
10 |
0～1.2 |
0.12～1.2 |
30.0 |
0.0002 |
4.9122 |
|
DN15 |
15 |
0～6.4 |
0.64～6.4 |
4.0 |
0.0011 |
2.1832 |
|
DN25 |
25 |
0～16 |
1.6～16 |
4.0 |
0.002 |
0.9022 |
|
DN40 |
40 |
0～40 |
4～40 |
4.0 |
0.003 |
0.3343 |
|
DN50 |
50 |
0～65 |
6.5～65 |
4.0 |
0.006 |
0.1965 |
|
DN80 |
80 |
0～160 |
16～160 |
2.5 |
0.01 |
0.0873 |
|
DN100 |
100 |
0～250 |
25～250 |
2.5 |
0.015 |
0.0544 |
|
DN150 |
150 |
0～550 |
55～550 |
2.5 |
0.03 |
0.0234 |
