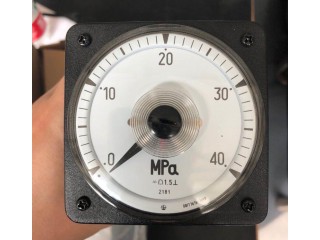

点击图片查看原图
结构特征：
交流仪表是在直流表上外附晶体管整流电路装置而成，仪表消耗功率小。由于指针具有240度的偏转度，又采用了透明有机玻璃表盖，能获得宽广清晰的读数。
主要技术性能：
环境条件：-25～+40℃(交流表0～+40℃）
相对湿度：25％～80％
耐机械力性能：抗机械冲击性能高,振动在加速度0.7g的条件下满意运行;能承受加速度为150m/ s?及冲击频率每分钟80-120次，历时2小时的运输震。
外壳: 外壳防护符合IP22要求
耐压：交流50Hz，AC2000V，历时1分钟。
重量：小于1Kg
工作位置：垂直（⊥）使用。
交流电流表 ：
常用规格 备注
A ： 0.5-5A 可直接接通
A ：10/5A-800/5A 经电流互感器 通次级电流
KA：1KA-10KA 经电流互感器通次级电流
交流电压表 ：
常用规格 备注
V ：10V-600V 可直接接通
KV ：1KV-35KV 经电流互感器通次级电流
直流电流表
常用规格 备注
μA，mA ：50μA-500μA 1mA-500mA 可直接接通
A ：1A-5A 可直接接通
A ：5A-750A 带外附分流器75mV
KA ：1KA-3KA 带外附分流器75mV
直流电压表
常用规格 备注
V ：3V-600V 可直接接通
KV ：1KV-3KV 带外附定值电阻
