柜式管道除湿机安装实例图：
1、管道除湿机结构型式多样
常规除湿机自带风机，安装比较方便，按进出风方式分:a.前进风（格栅回风）、前出风（风帽送风），b.后进风（法兰回风）、顶出风（法兰进风），c.前进风（格栅回风）、顶出风（法兰送风）三种型式。 管道除湿机不带风机，需另配风机箱，按面朝控制面板时机组的进风方向分左进风和右进风两种型式。50-150kg/h管道除湿机还可提供上下可拆式机组，以方便安装运输
2、管道除湿机功能齐全
常规除湿机和管道除湿机均有升温型、调温型、降温型、三种功能类型，其中升温除湿机主要用于除湿，无制冷功能，故适用于无温度要求的除湿场所；调温除湿机集除湿、制冷、制热功能于一身，且制冷、制热能力可调，故特别适用于热负荷变化较大的除湿场所。降温除湿机在除湿的同时有制冷功能，但制冷能力不可调，故适用于热负荷较大，对相对湿度无要求的除湿场合。
3、管道除湿机压缩机及冷配
压缩机和主要制冷配件均采用国际著名品牌的产品；通过制冷系统科学合理的优化设计，机组噪音低、运行可靠、能效比高。
4、管道除湿机换热器
水侧换热器为壳管式换热器，采用高效换热管；空气侧换热器为铜管套铝翅片式换热器，采用美国引进的OAK换热器数控生产线制造。换热器结构紧凑、耐压 好、换热效率高
5、管道除湿机的压缩机采用R22制冷剂。公司亦可按用户要求订制R407c、R134a等HFCM质的除湿机。
6、管道除湿机外壳
40kg/h以下机组采用国内外流行的高强度铝型材框架，50kg/h以上机组采用钢型材框架；折弯件采用日本AMADA数控设备加工，具有优良的外观质量。机组采用拼装式结构，整体结构紧凑，美观大方，极富现代气息。
7、管道除湿机控制方式
升温除湿机和降温除湿机采用专业微电脑控制；调温除湿机采用高性能可编程控制器（PLC）和中文文本显示器进行控制，可靠性好，控制精度高。用户只要设定好所需温湿度控制范围，机组即可按湿度优先的运行模式自动运行。
8、管道除湿机可选择的网络功能
机组通过调制解调器实现设备与远程计算机连接，利用INTERNET进行数据交换，对机组进行远程监控和故障分析，帮您快速准确地预测及排除故障，还可通过PROFIBUS总线实现局域网络除湿机的群控功能。
9、管道除湿机多重保护
机组设有过载、短路、缺相、过热、高压、低压等保护，还可以选配风机、水泵、防火阀连锁保护。
柜式管道除湿机前出风后进风示意图
吊装管道除湿机安装图
柜式管道除湿机安装图

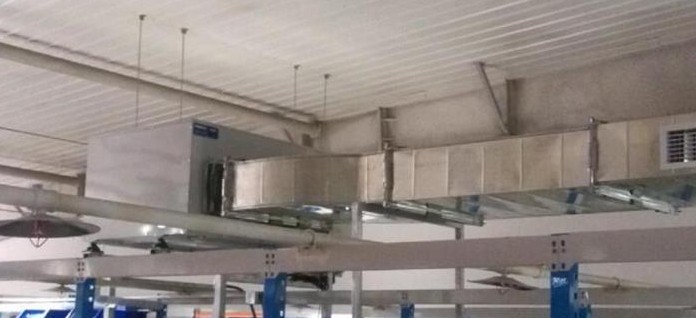

吊装管道除湿机现场安装图
