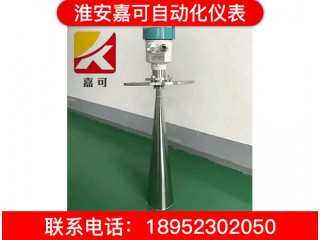

雷达物位计

 雷达物位计发射功率很低的极短的微波通过天线系统发射并接收。雷达波以光速运行。运行时间可以通过电子部件被转换成物位信号。一种特殊的时间延伸方法可以确保极短时间内稳定和精确的测量。即使存在虚假反射的时候，最新的微处理技术和软件也可以准确地分析出物位回波。通过输入容器尺寸，可以将上空距离值转换成与物位成正比的信号。仪表可以空仓调试。在固体测量中的应用可以使用K-频段的高频传感器。由于信号的聚焦效果非常好，料仓内的安装物或仓壁的粘附物都不会影响测量。

雷达物位计已成为物位测量仪表市场上的主流产品，主要分为雷达物位计和导波雷达物位计。

雷达物位计的选型要点：
雷达物位计正确选型才能保证雷达物位计更好的使用。选用什么种类的雷达物位计应根据被测流体介质的物理性质和化学性质来决定?使雷达物位计的通径、流量范围、衬里材料、电极材料和输出电流等?都能适应被测流体的性质和流量测量的要求。
1、精密功能检查
精度等级和功能根据测量要求和使用场合选择仪表精 度等级，做到经济合算。比如用于贸易结算、产品交接和能源计量的场合，应该选择精度等级高些，如1.0级、0.5级，或者更高等级; 用于过程控制的场合，根据控制要求选择不 同精度等级;有些仅仅是检测一下过程流量，无需做精确控制和计量的场合，可以选择精度等级稍低的，如1.5级、2.5级，甚至 4.0级，这时可以选用价格低廉的插入式雷达物位计。

2、雷达物位计的技术特点：
 环境温度：-20-60℃
 供电电源：AC 220V±10% 50Hz
 测量精度：0.5% 功 耗：≤3W
 模拟输出：4-20mA， 负载能力≤550Ω
 继电器输出：4 组继电器转换接点（AC 220V 2A）
安装方式：盘装开孔152 (宽) ×76 (高) 壁挂尺寸210(宽) × 280 (长) ×110(厚)
探极部分
介质温度：-40-240℃
传输距离：传感器和仪表之间的信号传输距离小于1.2km

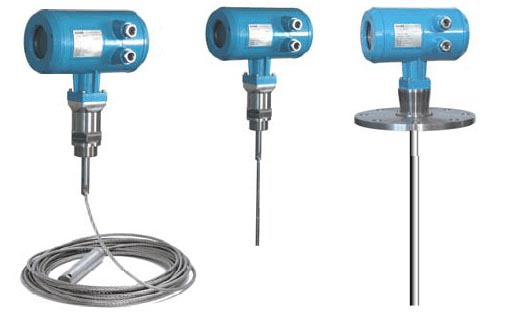

探极种类：棒式、缆式、同轴式、重型缆式
安装尺寸：G1.5 管螺纹
仓内压力：小于4MPa

雷达液位计适用于对液体、浆料及颗粒料的物位进行非接触式连续测量，适用于温度、压力变化大；有惰性气体及挥发存在的场合。
采用微波脉冲的测量方法，并可在工业频率波段范围内正常工作。波束能量较低，可安装于各种金属、非金属容器或管道内，对人体及环境均无伤害。
产品简介：
