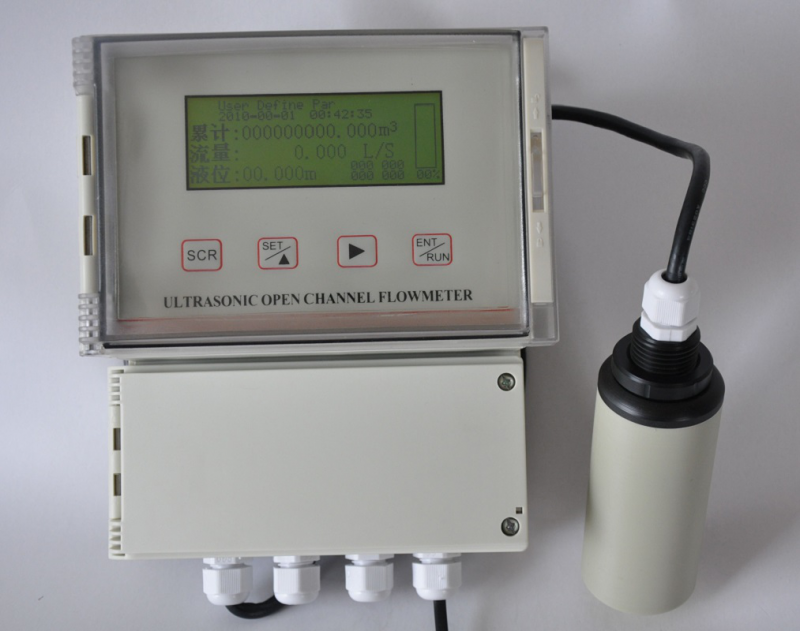

点击图片查看原图明渠流量计
产品简介
JK系列智能超声波明渠流量计测量系统的组成方法一般由一台流量显示仪、一台流速计、一台液位计组成;也可由一台流量显示仪、最多四台流速计、一台液位计组成的多点流速测量的明渠流量系统。 JK系列智能明渠流量计系统，适用于水库、河流、水利工程、城市供水、污水处理、农田灌溉、水政水资源等矩形、梯形明渠及涵洞的流量测量。明渠流量计品种很多，常见的有堰式明渠流量计和槽式明渠流量计两大类。超声波明渠流量计除圆形外，还有U字形、梯形、矩形等多种形状。
产品特点
1、可测量非满管(圆管、蛋形管或其它异形管)流量
2、可测量渠道(圆形渠、矩形渠或其它异形渠)流量
3、可测量天然的河、溪流量
4、可测量污水排放渠道或管道(下水道)流量
5、可测量正向和反向流速和流量
6、可提供瞬时流量值和累计流量值
7、输出信号:RS-485、Modbus、4-20Ma电流信号和多路开关量
8、传感器可在恶劣的现场和污水水质下长期工作
9、可选配短信或GPRS无线模块实现远程遥测
10、传感器外壳为聚碳酸酯，防护等级IP68
11、内置自动温度补偿
12、盲区可调节，屏蔽探头附近干扰信号
在许多非满水、大流量(或小流量)，自然流动的自由水面状态下测量流体的流量，谓之明渠流量检测。由于明渠流量较大或较小，流体中往往会有一定的腐蚀性或夹带一些杂质，使用一般的管道流量计检测流量是很困难的。例如工业企业排水、医院废水、农业灌溉用水、城市地下水道排水等领域中，明渠流量检测尤其是超声波非接触式明渠流量仪为首选的流量检测仪器。
超声波明渠流量仪与相应的巴歇尔槽配用，利用超声波在空气中的传播规律来测量液位高度，并不断把液位信息传输给主机，主机通过运算系统，自动测出瞬时流量和累计流量并存储。本仪器采用国际先进技术与流体不接触即可完成流量检测，并具有完善的液位测量功能，控制功能，数据传输功能和人机交流功能。本机是集超声波收发传感器，伺服电路、温度补偿传感器和补偿电路单元、积算主机、显示器、控制信号输出及串行数据或模拟量输出单元为一体的流量测量仪器。
在工业现场，测量流体流量的仪表统称为流量计或流量表。流量计是工业测量中最重要的仪表之一。 随着工业的发展，对流量测量的准确度和范围要求越来越高，为了适应多种用途，各种类型的流量计相继问世，广泛应用于石油天然气，石化化工，水处理，食品饮料，制药，能源，冶金，纸浆造纸，和建筑材料等行业。

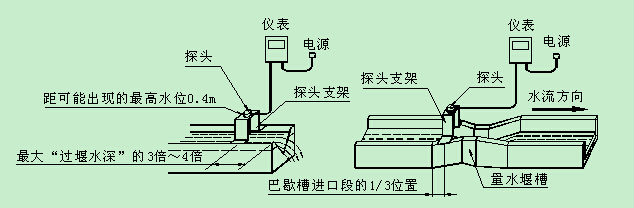

安装示意图

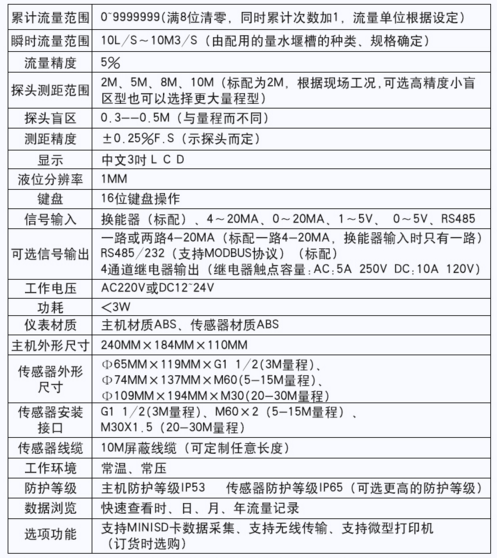

技术参数
