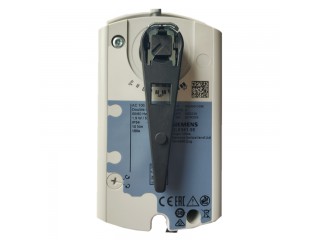

西门子电动球阀执行器 GDB161.9E GDB131.9E GDB331.9E



西门子球阀执行器GDB161.9E,GDB131.9E,GDB331.9E

西门子电动球阀执行器 GDB161.9E GDB131.9E GDB331.9E 适用于西门子两通球阀VAI61...系列和三通球阀VBI61...系列





西门子电动球阀执行器 GDB161.9E GDB131.9E GDB331.9E

适用于西门子两通球阀VAI61...系列和三通球阀VBI61...系列

AC 24 V/AC 230 V

三位控制或模拟量调节的电动执行器，带 0.9 米长电线。

西门子电动球阀执行器 GDB161.9E GDB131.9E GDB331.9E用途

? 适用于西门子 DN15 至 DN50 的二通/三通螺纹球阀

? 适用于使用模拟量调节 (DC 0–10 V) 或三位控制的球阀

西门子电动球阀执行器 GDB161.9E GDB131.9E GDB331.9E型号概览

GDB161.9E

电源：AC24V

扭力：5Nm

控制信号：DC 0–10 V

手动调节：按下齿轮组脱离按钮，即可手动调节执行器

运行时间：150 s (50 Hz) / 125 s (60 Hz)

GDB131.9E

电源：AC24V

扭力：5Nm

控制信号：三位

手动调节：按下齿轮组脱离按钮，即可手动调节执行器

运行时间：150 s (50 Hz) / 125 s (60 Hz)

GDB331.9E

电源：AC230V

扭力：10Nm

控制信号：三位

手动调节：按下齿轮组脱离按钮，即可手动调节执行器

运行时间：150 s (50 Hz) / 125 s (60 Hz)

操作

手柄能够驱动执行器到 0° 至 90° 间的任何位置。压下脱离按钮即可操作手柄。

释放脱离按钮，出现从控制器传输过来的控制信号时，控制信号优先决定阀位。

接线端子

GDB161.9E GDB131.9E

G    1    红色   RD    火线   AC 24 V

G0   2    黑色   BK    中线

Y2   6    紫色    VT     定位信号 AC 0 V，顺时针

Y1   7    橙色   OG    定位信号 AC 0 V，逆时针

Y    8    灰色    GY    定位信号 DC 0–10 V

U    9    粉色    PK   位置指示 DC 0–10 V

GDB331.9E

N    4    蓝色BU    中线

Y2   6    黑色BK    控制信号 AC 230 V，顺时针

Y1   7    白色WH    控制信号 AC 230 V，逆时针
