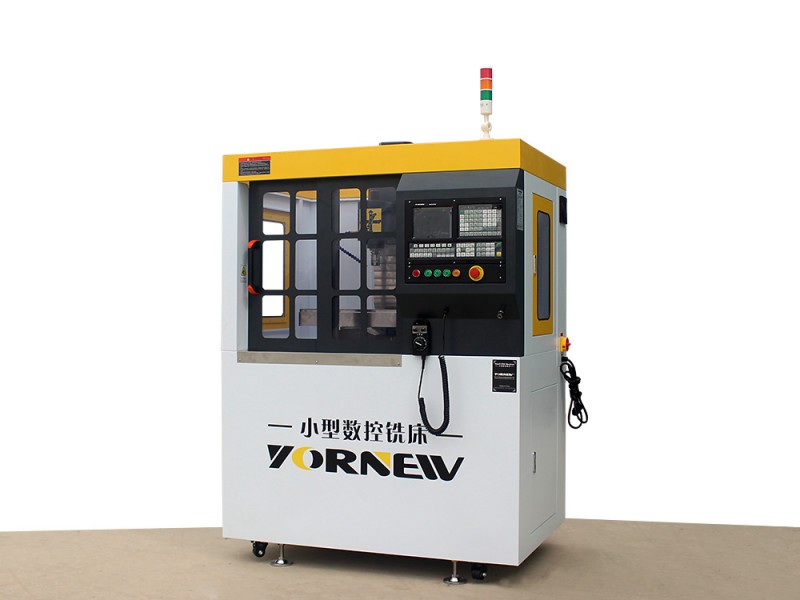

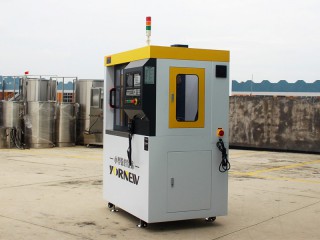

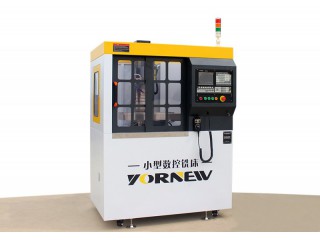

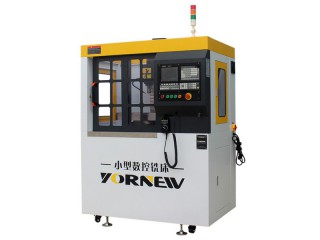

1、床身导轨使用优质铸铁材料铸造，采用高精度直线导轨、自动集中式导轨油路润滑系统，通过欧盟CE安全认证, 配有移动脚轮，移动方方便；
2、980MC工业级数控系统，预留有第4轴接口，可加装第四轴，可实现四轴联动；
3、全面兼容FANUC，三菱等国际标准G代码和多种CAM软件（MasterCAM，UG等）；支持强大的B类宏解析功能,方便用户开发自己的运动控制程序；
4、X、Y、Z轴采用高精度研磨滚珠丝杆、伺服电机、配有工件冷却系统; 配备电子手轮、方便灵活操作、数控系统具备自动分中，对刀仪等多种对刀方式；
5、可选配加装第四轴、实现四轴联动，第四轴采用诣波减速器，精度高、自锁能力强；
6、可以直用第三方编程软件图形直接生成程序(图形化编程)，也可以手工编程；
7、配备高精度主轴电机（可选配2.2kw高速主轴，实现雕刻加工），实现主轴无级调速，主轴转速采用G代码控制；
8、加工材料广泛（铁、铜、铝、塑料、有机玻璃等材料）；选择特殊配件功能更强大、使用更灵活；
适合行业：五金加工厂的小零件加工，企业或高校的科研开发，首板制作，创客创新实验室，同时也可以用于高校或职业院校数控技术培训教学等。
|
技术参数 |
|
|
主要性能特点 |
全封闭加透明有机玻璃结构，配有移动脚轮、通过欧盟CE安全认证、采用高精度直线导轨、优质铸铁材料铸造、采用高精度研磨滚珠丝杆；搭载980MC工业级数控系统； 执行通用标准G代码编程，支持M代码及S代码，兼容FANUC，三菱G代码和多种CAD/CAM软件（MasterCAM、UG、Solidworks、Fusion360、Hypermill、Powermill等编程软件）； 主要加工材料：钢、铁、铜、铝合金、PVC塑料、有机玻璃等 |
|
精度 |
重复定位精度：0.01mm 系统分辨率：0.001mm |
|
XYZ轴行程 |
横向（X轴）：310mm 纵向（Y轴）：180mm 垂直（Z轴）：290mm |
|
XYZ轴电机 |
750W伺服电机 |
|
XYZ轴最快移动速度 |
10000mm/min |
|
主轴转速 |
300~3500 转/分钟 |
|
工作台尺寸 |
550×180mm |
|
最大钻孔直径 |
13mm |
|
最大铣削直径 |
60mm |
|
第四轴转速 |
0-50rpm/min |
|
第四轴夹持外径 |
1-80mm |
|
第四轴诣波减速比 |
100:1 |
|
顶尾座行程 |
50mm |
|
T型槽尺寸/数量 |
12 mm/3 |
|
主轴端部至工作台面距离 |
320mm |
|
工作台面距地面高度 |
780mm |
|
安全防护等级 |
IP54全封闭带脚轮可移动 |
|
主轴锥度 |
BT30 |
|
电子手轮 |
4轴三档电子手轮 |
|
数控系统 |
980MC工业数控系统 |
|
主轴功率 |
1.5kw |
|
整机输出功率 |
2.8kw |
|
使用电源 |
AC220V/50Hz |
|
净重/毛重 |
550/650kg |
|
外型尺寸 |
1360×990×1800 mm |
|
随机配件 |
冷却系统、电子手轮、钻夹头钥匙、钻夹头、钻夹头锥柄、平口钳、外六角螺栓、垫圈、T形螺母、内六角扳手、双头扳手、螺丝刀、油壶、套筒扳手、机床脚轮、拉杆、机床硬件说明书、数控系统编程说明书、数控系统操作说明书 |
