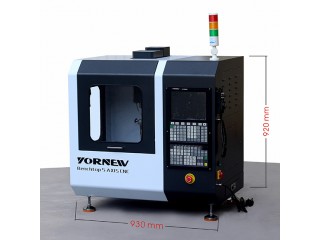

桌上五轴机床
桌上五轴机床是育能公司根据新的已颁发实行的职业教育法，公司为落实新修订的《职业教育法》精神，提高职业教育人才培养质量，开展职业教育体验活动等要求，同时也为更好地服务智能制造、工业物联网相关专业建设和职业教育示范性项目而研发出的一款“桌上五轴机床”，该产品是科技部国家重点研发计划产品之一，是高端制造领域中外人文交流人才培养基地配套产品之一。
桌上五轴机床其特征为：
1、外型几何尺寸小：外形尺寸在长930mm、宽750mm、高920mm以内；
2、单台耗电少：一般单台耗电在1KVA以下，并使用220v/单相电源；
3、后续材料消耗少：使用小尺寸坯料做学生实习加工，消耗相当于生产型机床的1/10；
4、具有数控加工基本功能：具有大型数控机床ISO G代码格式编程和加工、手工编程和操作、自动程序加工等功能；
5、具有教学特点：编程与操作简便易行、数控软件具有加工仿真和脱机加工仿真、机床护罩外壳及安全门保护装置，可使学生观察机床结构和工作状态等；
6、具有高安全性：凡是有可能造成人及事故的地方均有安全保护设置，例如防护门安全开关、切屑防护罩、电路漏电保护、安全电源插座、机械棱角插上保护等措施。
桌上五轴机床特点
相对于大型生产型五轴数控机床，桌上五轴机具有以下优越性：
1、适合青少年“好奇、好动、好学”的特点，使学生学习积极性和潜能得到更好的发挥；
2、占地少，一定的教室空间可以增加8~10倍的实习工位数；
3、耗电和实习材料消耗少，可以增加学生实习的课时；
4、带班师资少，大约节省五分之一的师资力量；
5、安全系数高可以避免人机事故的发生
6、大型生产型五轴数控机床用于专业教学后期阶段的生产实习，桌上五轴机床用于专业教学前期的实习，互为补充，形成一条科学合理的教学链条。
技术参数
床身及回转台结构：铸铁立式结构，XYZ轴直线导轨，主轴立柱带动刀具移动，BC轴摇篮式转台，高精度诣波减速机，全封闭防护罩，抬起式单门（气动门）
工件冷却装置：内置风冷，使用0.6帕气压，M指令控制
线性轴定位精度：0.02mm
线性轴重复定位精度：0.01mm
旋转轴定位精度：16"
旋转轴重复定位精度：12"
X/Y/Z行程：220×120×200mm
B轴行程：+30～-120°
C轴行程：+/- N×360°
最大加工范围：Φ100×180mm
主轴锥柄：MT3
主轴最大功率：550w
主轴最高转速：3500rpm
最大夹持刀具直径：Φ16mm
工作台尺寸: Ø100/460×130mm
工作台承重：15kg
T型槽：12 mm/3
X/Y/Z轴移动速度：2000mm/min
回转轴移动速度移动速度：B/C轴：≥50r/min
数控系统： M5工业级五轴联动控制系统
电子手脉：5轴三档电子手脉
使用电压：AC220V/50H
外形尺寸：930×750×920mm
净重/毛重：180kg/220kg
