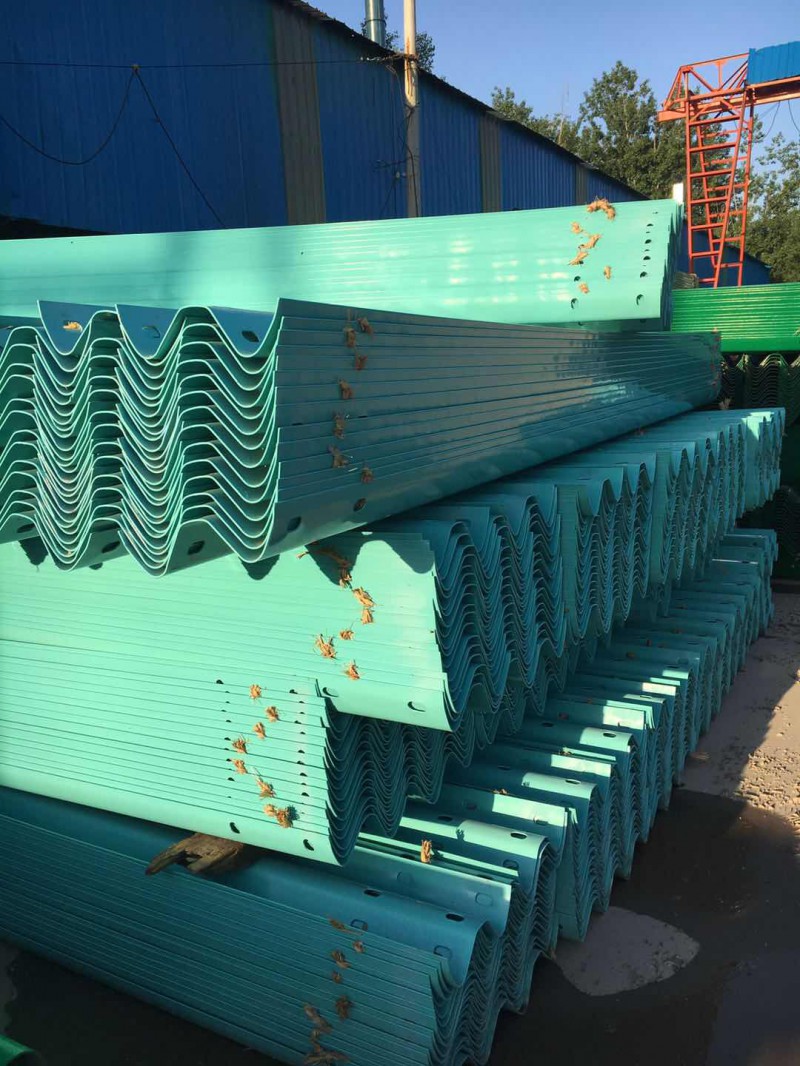

1)双波形板:长度4320mm ,板宽310mm(平板宽480mm) ,波深85mm , 板厚3mm/4mm 。
2)立柱:直径140/114mm ,立柱壁厚4/4.5mm , 立柱长度1200mm/ 1500mm/ 1800mm/ 2150mm。
3)方立柱:边长130mm , 壁厚6mm , 长度2540mm 。
4)柱帽:厚度2/3mm, 孔距100/150mm, 直径114/140mm。
5) 防阻块:196*178*200mm， 厚度分3/4/4.25/4.5mm。
托架:长300mm, 宽70mm，厚度分4mm/4.5mm。
6)螺栓:M16*170 / M16*150 / M16*50 / M16*42 / M16*35
