价格:￥0.00/台
品牌:金视天创科技
产品名称:高清混合矩阵
产品品牌:金视/KingVision
产品型号:KV-HHW-144
起订:1台
供应:1000台
发货:3天内

发送询价

 概述:

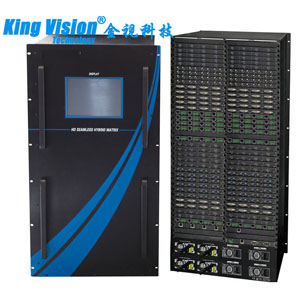

     KV-HHW系列高清混合矩阵切换器，最大支持36张JS-T/O输入输出板卡，覆盖目前主要音视频信号类型，同时兼容模拟信号、数字高清信号输入，并支持多种信号格式，（光纤，双绞线网口，HDMI、DVI、VGA、CVBS、、YPbPr、SDI）信号本地直连输入，以及（光纤，双绞线网口，HDMI、DVI、VGA、CVBS、、YPbPr、SDI）直连输出。除此之外，还具备HDMI输出音频分离技术，还提供双绞线(HDbaseT)输入输出板卡，配合双绞线传输器可通过双绞线延长输入与输出的信号传输距离到60M。领先的全数字信号处理技术可保证信号无失真处理，将最优质的画面送至显示终端。可广泛应用于电视教学、智能交通管理中心、广播电视工程、多媒体会议厅、大屏幕显示工程、指挥控制监控中心等场所。
特点:
►插卡式结构：板卡、电源、风扇均为模块式设计
►输入信号支持：AV、VGA、 YPbPr、 DVI、 HDMI、SDI、 光 纤、 网口，卡片式结构，极其容易扩展或更换；
►输出信号支持：AV、HDMI、DVI、YPbPr、VGA、光纤、网口、SDI，卡片式结构，极其容易扩展或更换；
►纯硬件架构：采用FPGA可编程逻辑阵列电路，性能更稳定；
►支持协议：HDCP兼容，支持蓝光DVD信号重现和切换、分配；
►随路音频：
音频环出功能：输出HDMI信号支持音频分离输出（立体声）功能，能方便与扩声系统连接；
音频接入功能：可选配VGA 、DVI信号输入板带有音频输入接口，配合输出板音频分离输出功能，能实现音视频同步切换而无需另外配置音频切换设备；
►EDID功能：支持输入EDID读取，自定义功能；
►断电保护功能：具有掉电记忆功能和现场记忆功能：带有断电现场保护功能；
►路由规模：支持32张所有格式输入输出板卡；最大支持扩展144路信号输入，144路信号输出；支持嵌入式多通道数字音频信号的交叉切换；
►板卡规模：每块板卡为4路，可按需求配置不同格式的输入板卡；
►支持全高清：与包括 1080p/60 的所有 HDTV分辨率和高达 1920*1200 的 PC 的分辨率兼容；
►支持协议：支持 3D、HDMI 1.4（部分）、HDCP、与及 DVI 1.0 协议。支持高色深，以及高达 6.5Gbps 速率；
►全无缝切换：所有输出通道都支持画面无缝切换，不黑屏；
►控制方式：RS232，RJ45（网口），按键（或触摸屏）；

KV-HHW系列高清混合矩阵采用大规模FPGA阵列式纯硬件技术架构，免维护，无操作系统，避免了工控式系统的死机、硬件冲突、蓝屏以及病毒侵入等问题；全模块化，用户可根据自身需求定制相应的板卡；采用并行总线技术，每路输入/出通道独享6.5Gbps，接入信号的多少不会影响系统性能；输入输出卡、风扇等支持热拔插，易升级维护，可在不断电的情况下更换、升级。 每路信号均带随路音频接口，支持音频加嵌解嵌功能，既可以选择独立音频输入/输出，也可以选择内嵌音频输入/输出

KV-HHW系列高清混合矩阵设备支持信号切换无黑场，无蓝屏，无中间过渡态，信号显示不中断



---

KV-HHW系列高清混合矩阵的每个输出通道均可配置不同的分辨率。支持电视系统的NTSC与PAL制的隔行扫描信号。同时支持EDID读写，使不同显示屏时仍能达到最佳显示效果。

技术指标:



型号	KV-HHW0808	KV-HHW1616	KV-HHW3232	KV-HHW7272	KV-HHW144144
描述	8X8混合矩阵	16X16混合矩阵	32X32混合矩阵	72X72混合矩阵	144X144混合矩阵
模块卡设计	2卡位输入/2卡位输出	4卡位输入/4卡位输出	8卡位输入/8卡位输出	16卡位输入/16卡位输出	32卡位输入/32卡位输出
输入板卡	单路接口输入板卡，支持DVI、VGA、CVBS、HDMI、3G-SDI、YPbPr、HDbaseT、光纤等接口直接输入，无需任何转接线
输出板卡	单路接口输出板卡，支持DVI、VGA、CVBS、HDMI、3G-SDI、YPbPr、HDbaseT、光纤等接口直接输出，无需任何转接线
分辨率	640x480～1920x1200@60Hz(VESA标准)，480i~1080p@60hz (HDTV标准)
协议标准	支持DVI1.0和HDMI1.3a协议，同时支持HDCP协议及EDID管理功能
色彩空间	支持RGB4:4:4、YUV4:4:4、YUV4:2:2及YUV4:2:0色彩空间，支持色域扩展
传输带宽	6.5Gbps
传输距离	25m（数字线缆），30m（模拟线缆），100m（6类屏蔽网线），500m（多模光纤），1.5~20Km（单模光纤）
控制方式	前面板按键或触摸屏， IR红外，RS232串口及LAN局域网等方式
工作温度、湿度	温度：-20℃ ~ +70℃，湿度：10%~90%
储存湿度、湿度	温度：-20℃ ~ +50℃，湿度：10%~80%
尺寸	2U	4U	5U	10U	20U
最大功耗	60W	120W	250W	500W	1000W
电源	100~260V 50/60Hz
安全保证	支持双电源冗余热备份功能，支持7X24小时全天候无间断工作
平均无故障时间	10,000小时
质保方式	5年免费保修，终生维护
