品牌:金视天创科技
产品名称:高清混合矩阵
产品品牌:金视/KingVision
产品型号:KV-HHW-0808
起订:1台
供应:1000台
发货:3天内
发送询价
联系方式
公司:北京金视天创科技有限公司
状态:离线 发送信件
姓名:金(先生)
电话:010-60728218
手机:13681455688
地区:北京
地址:北京市昌平区沙河北大桥万家创业园A区1栋1306
邮件:kingavision@kingavision.com
概述:
状态:离线 发送信件
姓名:金(先生)
电话:010-60728218
手机:13681455688
地区:北京
地址:北京市昌平区沙河北大桥万家创业园A区1栋1306
邮件:kingavision@kingavision.com
金视科技自主研发生产的光纤矩阵KV-HHF系列光纤矩阵是一款高性能的模块化光纤矩阵切换类产品。是一套整合了信号转换技术、全光交换技术和光纤传输技术的高性能、高兼容性、高灵性效的解决方案。适用于对系统稳定性、安全性、集中性有着极高要求的场所。该系列矩阵切换器能够实现CVBS、YPbPr、VGA、HDMI、3GSDI、AUDIO、DVI信号通过光纤配合我公司光端机超远距离传输至80千米，运用先进的无压缩图像处理技术确保图像完美还原，并可在该平台上任意切换，无黑场、无抖动。
矩阵规格从8*8，16*16，32*32 、72*72 、144*144一应俱全，以满足不同用户的使用需求。
特点:
►插卡式结构：板卡、电源、风扇均为模块式设计
►输入信号支持：AV、VGA、 YPbPr、 DVI、 HDMI、SDI、 光 纤、 网口，卡片式结构，极其容易扩展或更换；
►输出信号支持：AV、HDMI、DVI、YPbPr、VGA、光纤、网口、SDI，卡片式结构，极其容易扩展或更换；
►纯硬件架构：采用FPGA可编程逻辑阵列电路，性能更稳定；
►支持协议：HDCP兼容，支持蓝光DVD信号重现和切换、分配；
►随路音频：
音频环出功能：输出HDMI信号支持音频分离输出（立体声）功能，能方便与扩声系统连接；
音频接入功能：可选配VGA 、DVI信号输入板带有音频输入接口，配合输出板音频分离输出功能，能实现音视频同步切换而无需另外配置音频切换设备；
►EDID功能：支持输入EDID读取，自定义功能；
►断电保护功能：具有掉电记忆功能和现场记忆功能：带有断电现场保护功能；
►路由规模：支持4张所有格式输入输出板卡；最大支持扩展8路信号输入，8路信号输出；支持嵌入式多通道数字音频信号的交叉切换；
►板卡规模：每块板卡为4路，可按需求配置不同格式的输入板卡；
►支持全高清：与包括 1080p/60 的所有 HDTV分辨率和高达 1920*1200 的 PC 的分辨率兼容；
►支持协议：支持 3D、HDMI 1.4（部分）、HDCP、与及 DVI 1.0 协议。支持高色深，以及高达 6.5Gbps 速率；
►全无缝切换：所有输出通道都支持画面无缝切换，不黑屏；
►控制方式：RS232，RJ45（网口），按键（或触摸屏）；
矩阵规格从8*8，16*16，32*32 、72*72 、144*144一应俱全，以满足不同用户的使用需求。
特点:
►插卡式结构：板卡、电源、风扇均为模块式设计
►输入信号支持：AV、VGA、 YPbPr、 DVI、 HDMI、SDI、 光 纤、 网口，卡片式结构，极其容易扩展或更换；
►输出信号支持：AV、HDMI、DVI、YPbPr、VGA、光纤、网口、SDI，卡片式结构，极其容易扩展或更换；
►纯硬件架构：采用FPGA可编程逻辑阵列电路，性能更稳定；
►支持协议：HDCP兼容，支持蓝光DVD信号重现和切换、分配；
►随路音频：
音频环出功能：输出HDMI信号支持音频分离输出（立体声）功能，能方便与扩声系统连接；
音频接入功能：可选配VGA 、DVI信号输入板带有音频输入接口，配合输出板音频分离输出功能，能实现音视频同步切换而无需另外配置音频切换设备；
►EDID功能：支持输入EDID读取，自定义功能；
►断电保护功能：具有掉电记忆功能和现场记忆功能：带有断电现场保护功能；
►路由规模：支持4张所有格式输入输出板卡；最大支持扩展8路信号输入，8路信号输出；支持嵌入式多通道数字音频信号的交叉切换；
►板卡规模：每块板卡为4路，可按需求配置不同格式的输入板卡；
►支持全高清：与包括 1080p/60 的所有 HDTV分辨率和高达 1920*1200 的 PC 的分辨率兼容；
►支持协议：支持 3D、HDMI 1.4（部分）、HDCP、与及 DVI 1.0 协议。支持高色深，以及高达 6.5Gbps 速率；
►全无缝切换：所有输出通道都支持画面无缝切换，不黑屏；
►控制方式：RS232，RJ45（网口），按键（或触摸屏）；

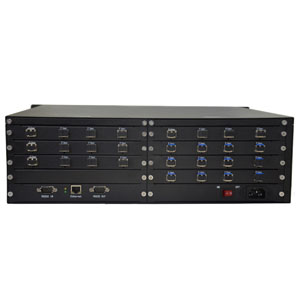

| KV-HHW系列高清混合矩阵采用大规模FPGA阵列式纯硬件技术架构，免维护，无操作系统，避免了工控式系统的死机、硬件冲突、蓝屏以及病毒侵入等问题；全模块化，用户可根据自身需求定制相应的板卡；采用并行总线技术，每路输入/出通道独享6.5Gbps，接入信号的多少不会影响系统性能；输入输出卡、风扇等支持热拔插，易升级维护，可在不断电的情况下更换、升级。 每路信号均带随路音频接口，支持音频加嵌解嵌功能，既可以选择独立音频输入/输出，也可以选择内嵌音频输入/输出 |
KV-HHW系列高清混合矩阵设备支持信号切换无黑场，无蓝屏，无中间过渡态，信号显示不中断
KV-HHW系列高清混合矩阵的每个输出通道均可配置不同的分辨率。支持电视系统的NTSC与PAL制的隔行扫描信号。同时支持EDID读写，使不同显示屏时仍能达到最佳显示效果。
技术指标:
| 型号 | KV-HHF0808 | KV-HHF1616 | KV-HHF3232 | KV-HHF7272 | KV-HHF144144 |
| 规格 | 8*8光纤矩阵 | 16*16光纤矩阵 | 32*32光纤矩阵 | 72*72光纤矩阵 | 144*144光纤矩阵 |
| 传输介质 | 单/多模光纤 | ||||
| 传输距离 | 单模10KM(可定制80KM)，多模1.5KM | ||||
| 带宽 | 10.2Gbps | ||||
| 串口控制协议 | Rs232(波特率115200)，数据位：8位，停止位：1，无奇偶校正位 | ||||
| 串口连接器 | DB9针 2：RX 3:TX 5:GND | ||||
| 网络控制协议 | TCP/IP | ||||
| 网络连接器 | RJ45 10/100base-T | ||||
| 储存温度 | 0℃-40℃ | ||||
| 工作温度 | -40℃-75℃ | ||||
