   产品概述：

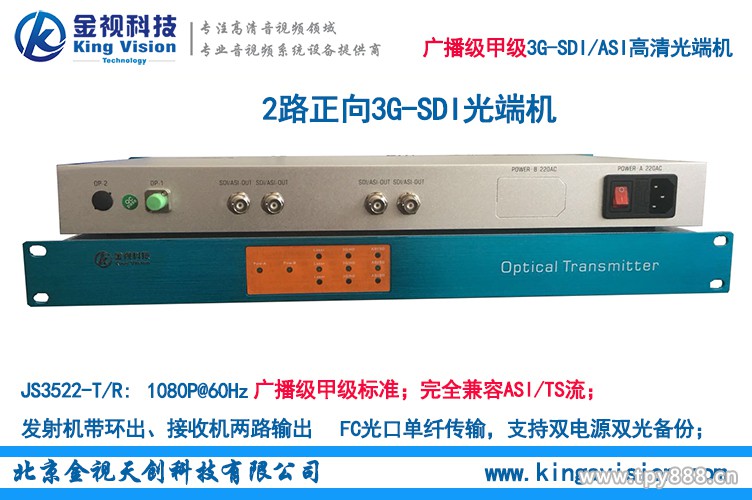

   JS3521系列SDI光端机是金视天创自主研发生产的一款广播级甲级的数字电视SDI光端机，金视天创3G-SDI光端机设计和生产是适用于电视行业的高可靠、高性能的串行数字光传输设备，信号格式从19.4Mbps到2.97Gbps, 系统支持符合SMPTE424M，SMPTE422M，SMPTE292M，SMPTE259M，SMPTE297M，SMPTE305M，SMPTE310M标准,以及DVB-ASI（EN50083-9）等数字电视格式的信号,满足工业级和广电产品相关标准要求。

---

性能特点：

1.  工作范围从19.4Mb/s 到 3.2Gb/s
2.  支持1～16路的高清3GSDI数字视频信号传输。
3.  高精度PCR校正，平均PCR抖动通常保持在20～60ns
4.  支持Pathological（病态码）信号的传输，显示输出正确
5.  支持分配式，点对点等多种传输应用。
6.  光发射极带SDI环出功能，方便现场工程调试；光接收机SDI带分配的两路输出
7.  支持所有的SDI标准：支持SMPTE 305M (SDTi)、SMPTE 310M (19.4Mb/s)SMPTE 344M (540Mb/s)、M2S 和 DVB-ASI(270Mb/s)、270Mbps(SD-SDI)、1.485Gbps/M(HD-SDI)  、SMPTE 425M 3Gb/s Mapping(3G-SDI)  、SMPTE 424M 3Gb/s serial interface(3G-SDI)标准
8.  输出光波长范围为1310nm、1550nm和高达16种CWDM波长(ITU-T G.694.2 兼容)
9.  150m自动电缆均衡，适用所有在 3.2 Gb/s以下的速率（Belden 1694A）
10.  支持热插拔 ；
11.  全方位的接口雷电/浪涌/ESD桥式三级防护设计，具备差模/共模同时防护功能。
12.  业内最高等级的雷电、浪涌，ESD防护设计，确保设备在恶劣的电磁环境下长期可靠运行。
13.  可提供独立式、1U机架式和4U机架式安装。

14.

---

规格参数：

串行电视 BNC 输入
电视信号标准	270Mbps(SD-SDI), 1.485Gbps/M(HD-SDI) SMPTE425M3Gb/s Mapping(3G-SDI) SMPTE424M 3Gb/s serial interface(3G-SDI)标 准视频信号
输入数目	1 -16路
反射损耗	>15DB
均衡	0-150m @ 2.97Gb/s
连接器	75Ω  BNC
光输出
输出数量	1
线缆传输类型	单模单纤（多模可选）
工作波长	850/1310nm(多模)；1260~ 1360，1470~ 1610（单模）
反射损失	> 15dB
抖动	< 0.2UI
连接器	FC/PC （SC/PC可选）
串行电视 BNC 输出(EO/OE)	与输入同
输出数量	发射端1路环出
	接收端2路输出
信号电平	800mV 标称
上升/下降时间	200ps 标称
过冲	< 10% 振幅
反射损耗	> 15dB
抖动	< 0.2UI
连接器	75Ω BNC
音频指标
输入阻抗(Line-in)	600/10K，平衡/非平衡
输出阻抗(Line-out)	600/10K，平衡/非平衡
标称输入输出电平	2Vp-p
采样率和码位支持	16bit/32kHz、44.1kHz、48kHz；24bit/八通道96K；24bit/192kHz
音频带宽	20Hz～20KHz @ -3dB
量化等级	24bit
加权信噪比	85dB @ 1k Hz
总谐波失真	0.1%
数据
物理接口	工业标准接线端子
数据类型	支持RS-232/RS485/RS422
数据速率	DC-115.2Kbps/ DC-2Mbps
数据误码率	小于10E-12
以太网
物理接口	屏蔽超5类RJ-45座
10M以太网接口	全或半双工，兼容IEEE 802.3 10base-T
10/100M自适应以太网接口	全或半双工，MDX，支持IEEE 802.3 10/100base-T以太网标准
电气指标
工作温度	-40℃～+80℃
电压	100-220V
功率	12 W
EMI/RFI	符合 FCC Part 15 Class A, EU EMC 指标
平均无故障工作时间	﹥100000小时
物理特征
体积	1U：435L*260W*41.5Hmm     2U：435L*260W*85Hmm
重量（KG）	1U：6Kg；    2U：10Kg
