价格:￥138000.00/台
品牌:伏特
型号:SK-CKJ-63/80/100/125
规格:3600*1200*1850mm
颜色:深蓝
起订:1台
供应:100台
发货:30天内

立即购买

 一、       设备概述：

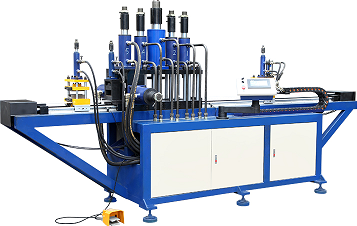

伏特SK-CKJ-63/80/100/125型数控液压高速冲孔机是我司开发的新一代全自动液压高速防盗网、护栏、门花、货架、展示架、方管、圆管冲孔机，该机在钢管、锌钢、不锈钢、铝型材市场得到非常热烈的欢迎和肯定。可加工直径在Ф80、壁厚4.0mm内的铜管、铝管、铁管、钢管、槽钢、角铁及壁厚为2.0mm的不锈钢管，亦可加工规格为80×80mm以下、壁厚4.0mm内的不同材质的方管、圆管及异型管。（具体可按客户要求定做）该机具有良好的稳定性、重复性好、效率高等特点，而且能在复杂形状的管件上加工半孔或全孔。通过更换模具可加工各种不同规格及形状的孔径，该机冲孔平整无毛刺，定位准确，可生产各种新型防盗网（菱形防盗网、梅花防盗网、圆管方管防盗网、亦可做门花、护栏、货架、展示架、扁铁、扁钢、槽钢、角铁等冲孔使用）。整机夹紧、升降等机构采用气压或液压控制，工件定位（X、Y坐标）由伺服驱动，整机控制采用微电脑控制，通过触摸屏界面进行参数设定及操作切换，操作简单方便，并可储存100个以上产品加工参数。冲孔机视频：http://v.youku.com/v_show/id_XNTcwMzEzNjcy.html咨询热线：18902894128王先生

该液压高速冲孔机广泛应用于不锈钢（锌钢、铝合金、钢管、焊管、无缝管、方管、圆管、扁铁、槽钢、角铁）型材、风扇厂、空调配件厂、天线厂、货架厂、金属家具厂、汽车配件厂、建筑材料生产企业等五金管件、型材冲孔加工。可按客户要求量身定做自动化、半自动化设备。

二、       主要技术参数：

设备型号	SK-CKJ-63	SK-CKJ-80	SK-CKJ-100	SK-CKJ-125
最大圆管规格	Ф50（铜、铝、钢）	Ф80（铜、铝、钢）	Ф100（铜、铝、钢）	Ф100（铜、铝、钢）
最大方管规格	50×50	80×80	100×100	100×100
最大加工壁厚	0.6mm（不锈钢）	1.0mm（不锈钢）	1.5mm（不锈钢）	2.0mm（不锈钢）
最大加工壁厚	1.0mm（铜、铝、钢）	1.5mm（铜、铝、钢）	2.5mm（铜、铝、钢）	3.5mm（铜、铝、钢）
冲孔规格	Ф3.5～Ф15mm	Ф3.5～Ф20mm	Ф3.5～Ф30mm	Ф3.5～Ф40mm
一次送料最大长度	1500mm	1500mm	1500mm	1500mm
连续加工孔数量	不限	不限	不限	不限
最大工件长度	6000mm	6000mm	6000mm	6000mm
加工效率	2-3秒/孔	2-3秒/孔	2-3秒/孔	2-3秒/孔
最大送料速度	1200mm/S	1200mm/S	1200mm/S	1200mm/S
X轴重复定位精度	±0.05mm	±0.05mm	±0.05mm	±0.05mm
电源规格	380±10V，50HZ	380±10V，50HZ	380±10V，50HZ	380±10V，50HZ
设备总功率	3kw	4.5kw	6.5kw	8.5kw
最高工作压力	70Mpa	100Mpa	140Mpa	170Mpa
外形尺寸	2500×650×1350mm	2500×650×1350mm	2500×650×1350mm	2500×650×1350mm

三、       功能特点：

1、 人性化操作界面，仅需输入产品的孔位坐标参数即可进行产品加工，无需专业人员编程。

2、 控制系统：触摸屏操作界面+FATEK数字控制系统+台湾台达伺服系统。

3、 加工范围广：通过更换模具可加工Ф3.5-Ф40mm的孔（具体可按客户要求定制）。

4、 本机能在复杂形状的工件上加工全孔或半孔。

5、 本机可连续加工无限个孔，并可储存100个以上产品加工参数。

6、 产品检索方面，可按序号检索、编号检索、亦可逐行检索。

7、 机床调整方便，换模迅速，可大大节省调机时间。

8、 自动化加工产品一致性好，产品质量更稳定。

该机型适用于任何等距离与不等距离孔距的工件冲孔。
