价格:￥200.00/套
品牌:徐州海河
量程:0-99
分辨率:1cm
输出信号：:RS485/格雷码/4-20毫安
起订:1套
供应:1000套
发货:3天内

立即购买

 、概述

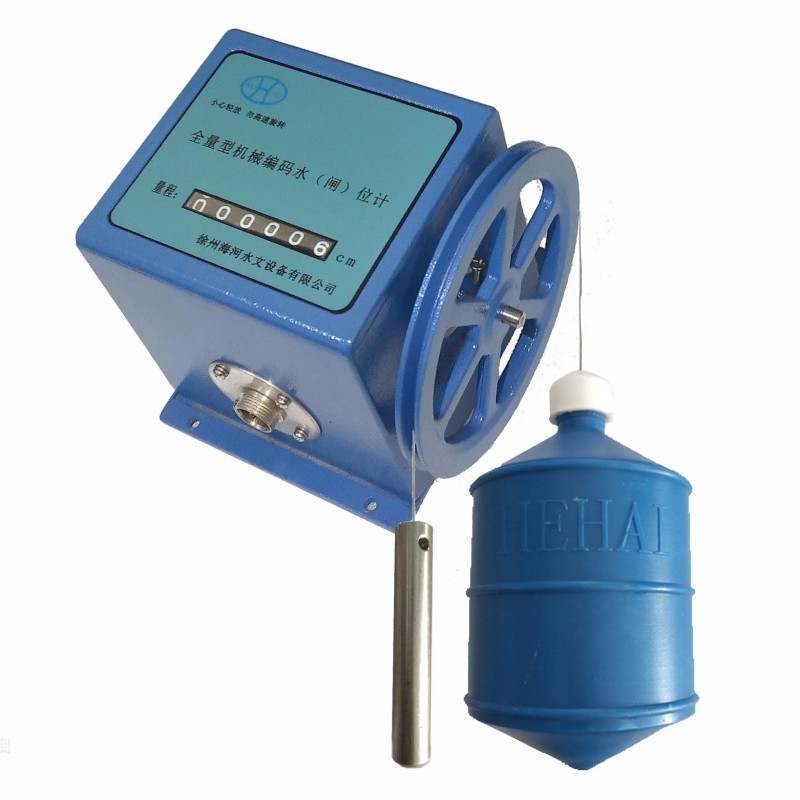

HSW系列浮子式水位传感器是集机、电技术于一体的数字化传感器。通过输出轴的角度位移量转换成相应的数字量，可以高精度测量被测液位高度，能确认绝对位置。具有断电记忆功能。

其工作原理就是：水位传感器测轮安装在编码器输入轴上，钢丝绳一端连接浮子、另一端连接重锤，钢丝绳绕在测轮上。当液位发生变化时浮子随液位的变化而升降，钢丝绳带动测轮转动，编码器输出相应的实时水位值。

该传感器结构合理，抗干扰能力强，分辨率高，量程大， 寿命长 ，有掉电后信号跟踪记忆功能。它能够长期用于液位测量并能保证性能的稳定可靠。

广泛适用于对江河湖泊、水库、船闸、水库、水电站、水文站、水厂、以及石油化工等地表水或地下水的水位测量。

二、技术参数

1、  基本参数

A  测量范围：0-5、10、20、40、80米按要求；

B  水位变率：< 100厘米/分

C  分辨力：1cm

D  水位轮启动力矩：< 100克·厘米（0.0098N·m）

F  测量准确度：≤±2cm或0.2%F·S

F  显示器：十进制机械计数器

2、  机械参数

a  水位轮工作周长：32cm

b  测量缆：Φ0.8mm包塑不锈钢缆

c  浮子直径：10cm

3、  电参数

 输出形式：接点通断输出  接触电阻：≤0.5Ω；绝缘电阻：≥10MΩ

4、  通信接口（选装）

    RS485接口（MODBUS-RTU协议）；

    格雷码输出； 4-20mA电流模拟量输出；

5、  使用环境

a  环境温度：-25℃～85℃

b  相对湿度；<95%(40℃)

C  尺寸：132×132×115

D 可靠性指标：在满足仪器正常维护条件下，MTBF≥25000小时

E  电源电压：12-24VDC（格雷码输出不用）
