1 前言
随着移动通信技术的发展，越来越多的人拥有手机。在隧道中由于手机信号不畅，因此在出险救援方面隧道紧急电话还发挥着重要作用，是高速公路建设的基础设施之一。在隧道火灾或事故的情况下，有可能封闭一条隧道，另一个隧道双向通行，为疏散车辆，通知司机需要在监控室进行广播，因此隧道广播系统也是高速公路建设的基础设施。

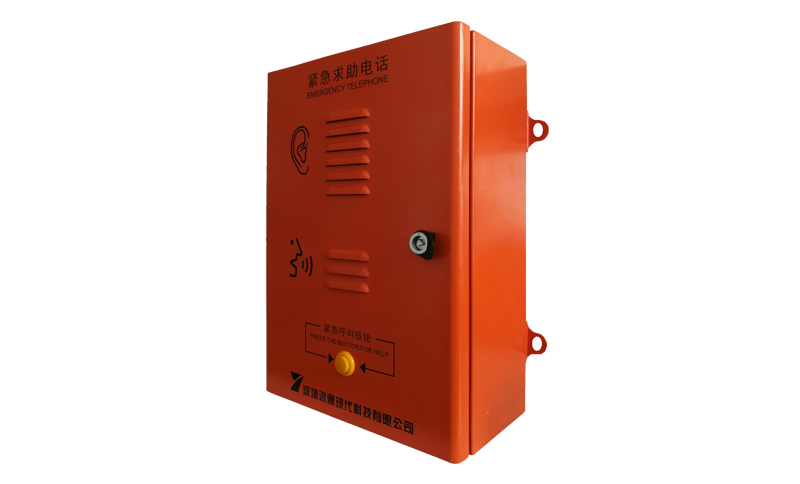

（1）洞内紧急电话机为壁挂式，其背面和隧道紧急电话洞室内壁通过机械结构紧固连接，无摇动，垂直角度偏差小于或等于5°。洞口的紧急电话为落地式。洞内电话机和洞口的紧急电话见图1-a、图1-b。

    （2）隧道功放为壁挂式，一般与紧急电话在同一机箱内，其背面和隧道紧急电话洞室内壁通过机械结构紧固连接，与紧急电话话机安装在一起或置于其中设备接地。
    （3）电话机采用免提按键式，使用应简便、可靠。
    （4）紧急电话、隧道广播洞室外侧上部应安装醒目的反光标志和编号标志牌或标志灯箱。
    （5）电话机外壳的上部，在迎车和送车方向，应有表示紧急电话的定向反光标志。
    （6）外壳上应有操作使用的说明或图案，表达应简单明了。
（7）电话机外壳的上部应有明显的电话机的编号标志。
2 工法特点：
2.1施工方法成熟，应用范围广
本工法按照高速公路中使用普遍的隧道紧急电话和广播系统进行编写，施工方法成熟，应用范围广，对于其他紧急电话和和广播系统具有指导性和参考性。
2.2 可操作性强
本工法符合标准化作业的要求，工序流程完整、工艺标准统一，可操作性强。
2.3 安全环保、质量可控
隧道紧急电话和广播系统所用的器材规格、程式及质量应在使用前进行严格检验，应满足图纸、设计及规范、标准（JTG F80/2－2004）要求。发现质量问题应及时处理。
2.4 工作效率高
严格按照安装施工程序进行的设备安装工作效率高，尤其是通车前，留给机电施工的时间不长的情况下，有着十分重要的意义。
3 适用范围：
本工法适用于新建、扩建、改建隧道紧急电话和广播系统的施工，对于隧道紧急电话和广播系统施工具有很好的参考性与指导作用。

4 工艺原理：

隧道紧急电话的功放以扬声器为负载，所需的功率根据扬声器的数量确定，因隧道紧急电话的数量和广播功放的数量和扬声器的数量是不一致的，因此在线缆敷设时要根据功放的数量和扬声器的数量合理敷设电缆，以满足功能使用需求。
各紧急电话分光器与光缆的熔接是关键，熔接前要按图纸选好分光器，熔接后要将分光器收容到熔纤盒中，并且密封好。
5 施工工艺流程及操作要点
5.1紧急电话和广播系统硬件安装：
工作流程如图5-1所示。

图5-1硬件安装流程图
5.2 施工准备
5.2.1技术准备
（1）调查核对施工图
技术人员参加设计交底，依据设计交底及施工图，项目总工组织现场调查及施工图审核，发现问题及时与监理工程师、设计人员沟通；班组技术员与技术工人参加进行现场调查，并将调查情况反馈给项目总工及专业工程师。
（2）编写安装作业指导书
根据所收集的资料，结合现场实际情况与专业工程师制定《隧道紧急电话和广播系统施工作业指导书》，对施工方法、所需的人员、机具、材料进行整体策划，并明确安全、质量、环境、工期控制措施。作业指导书按要求审批后报监理进行审查批准。
（3）交底
根据审批后的方案对全体施工人员进行交底，确保每一位施工人员了解隧道紧急电话和广播系统施工的安全、环境、技术、质量控制要点。
5.3.2 人员准备

序号	岗位	数量	职责划分
1	技术负责人	1人	全面负责施工现场的技术指导工作，编制施工方案并进行技术交底，协助施工班组长进行工作。
2	现场指挥	1人	负责指挥作业，确保各项作业安全、稳定、有效进行。
3	兼职安全员	1人	负责作业面的安全管理和控制。
4	质检员	1人	负责作业面的质量管理和控制。
5	汽车司机	1人	负责皮卡车的操作。
6	材料、机具	1人	负责作业面的材料和机具管理。
7	兼职试验人员	1人	负责隧道紧急电话和广播系统的节点试验工作，并做好相关试验记录，及时出具功能、性能检测报告。
8	施工人员	2-3人	负责设备安装、光缆熔接、电缆敷设的各项工作，了解施工时的安全、质量、工艺控制要点。

5.3 施工操作
    5.3.1场地清理和洞口紧急电话基础检查
    主要检查洞内紧急电话预留孔洞和洞口紧急电话基础的施工质量、平准度、螺栓位置预留是否合格，尺寸是否符合设计要求以及强度是否合格。缆线敷设情况：接线要在话机盒内进行，避免在人井中接头。
    5.3.2设备安装
     隧道内紧急电话和隧道口紧急电话安装
    5.3.3紧急电话机、广播功放光缆熔纤接线
（1）光缆接续应该从主机控制台站点的第一个开始，分清光缆的上下行：并做好标记。主机方向为上行方向，与主机相反的方向为下行方向。按照话机光缆接线图顺序熔纤，不能熔反、熔错，盘纤要仔细，分光器要盘进熔纤盒，尾纤不能受力，弯曲半径符合要求。根据图纸要求做好分歧点的光功率分配，分歧处用50/50或其他比例的分光器熔接。其他紧急电话的分光器分光比要根据厂家的计算，由厂家提供分光器。光缆加强芯要良好接地，并固定牢靠。

图2 紧急电话光缆分光器接续图
    （2）按照上述步骤要求逐个熔纤，直至全部话机熔好。
    （3）光纤全部熔完后，在主机站的ODF架上接上光源，到最近一个中继站ODF架上用光功率计测量，其衰耗应小于0.6dB／km，否则要查出原因，一直把所有光纤全部测试完，保证两根干线光纤是正常的。
    （4）光源接到主机两根光纤上，光功率调到0dB，从主机下去第一台开始，测量话机光功率，测得的结果应该大于-36dB；如果小于-36dB，则要添加中继，且两根光纤的光功率不要相差太大，否则要找出原因，依次把每一个中继段的话机光功率测完，并做好记录。
    （5）电缆接线完成后，要对每对线的环阻用万用表测量，各对线的环阻应大致相等，相差较大有可能是电缆接头没接好，要找出原因。最后，用预留好的气泡纸对管孔进行堵塞。
    5.3.4安装中继放大器
    根据设计位置对中继放大器进行安装，安装要平直牢固。不得歪斜；连接中继放大器的尾纤，要整理好，不能受力，弯曲半径符合要求。
    5.3.5安装主机控制台设备
根据设计的位置对控制台进行安装，安装的设备主要有紧急电话主控计算机、集中控制机、接警话机、麦克风、音量放大器、音箱、录音卡等。可参考图3紧急电话和广播中心设备接线图

图3 紧急电话和广播中心设备接线图
    控制台主机安装的位置要便于以后的使用、操作和维护。打开各设备的电源并观察其运行情况，安装好接警软件，并根据实际桩号表添加电话。安装好录音卡音箱后，查看录音通道信息，并测试录音放音功能。
     5.3.6紧急电话、广播功放设备接线与缆线标志
缆线，包括紧急电话和广播系统的光缆、横穿电缆、电源电缆、音频电缆、接地线等，均需敷设至现场安装设备内。功放与紧急电话之间敷设的线缆等，应满足以下要求：
    （1）按中华人民共和国国家标准《电气装置安装工程电缆线路施工及验收规范》（GB 50168-2006）进行施工。
    （2）电缆敷设到位后，对电缆进行靠边绑扎、挂牌等处理。
    （3）电缆到配电箱后按规范进行绑扎及固定。
（4）敷设的线缆需保证能够提供足够的配电功率和接入点距离；通信线缆如采用光纤通信，需对光缆和熔接盒完成对接。
5.3.7软件安装与参数配置
    （1）设置好每个紧急电话机和广播功放的地址码，做到按顺序、不重复，与系统软件设置的地址一一对应。
（2）在紧急电话及广播工商计算机上安装软件后，可对系统设备进行各种功能性测试项目，还可进行主要针对地址码确定、音量大小J乎通时间的话机调试，以确保正常接警和广播。
