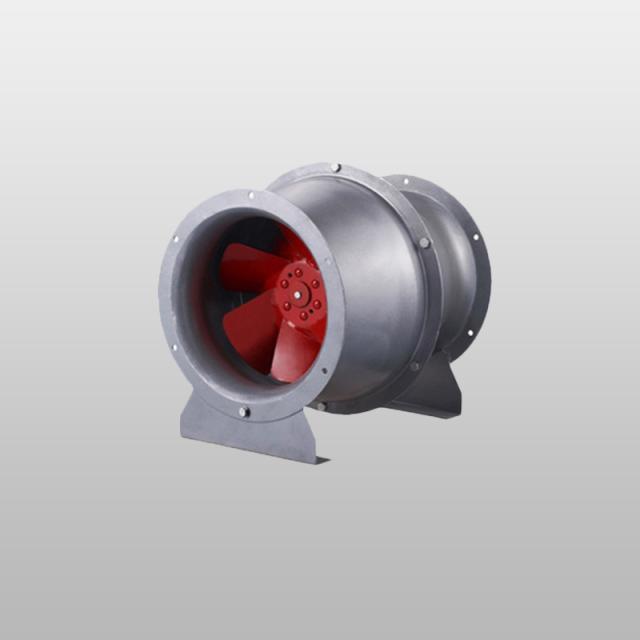

斜流风机又名混流风机，是介于轴流风机和离心风机之间的风机，斜流风机的叶轮让空气既做离心运动又做轴向运动，壳内空气的运动混合了轴流与离心两种运动形式。材质部件
制作斜流风机的常用材质为：钢、玻璃钢、铝等。
斜流风机主要部件为：电机、叶轮、外筒、内筒、导叶、底脚等等.
配套部件；华1博斜流风机消音器，有效解决噪音问题。
优点
具有压力高、风量大、高效率、结构紧凑、噪音低、体积小、安装方便等。
特点
斜流(混流)风机，风压系数比轴流风机高，流量系数比离心风机大。添补了轴流风机和离心风机之间的空白。同时具备装简单方便的特点。混流式（或轴向冲流式）风机结合了轴流式和离心式风机的特征，尽管它看起来更像传统的轴流式风机。
范围
广泛应用于宾馆、饭店、商场、写字楼、体育馆等高级民用建筑的通排风、管道加压送风及工矿企业的通风换气场所。
范围
广泛应用于宾馆、饭店、商场、写字楼、体育馆等高级民用建筑的通排风、管道加压送风及工矿企业的通风换气场所。
结构特征
斜流风机主要由叶轮、机壳、进口集流器、出口导流片、电动机等部件组成。
机壳采用圆筒形、分三段法兰联接成整体，出口进口顺着气流联接管网，进口集风器制成剑收式流线形，装有吸音网板组成的整体结构，出口装有导流片，使出口气流有良好的气流分布，稳定的压力持性。
用途
斜流式风机可作为一般通风换气用，使用条件如下：
1. 应用场所：作为一般工厂及建筑物的室内通风换气，既可用作输入气体，也可用作排出气体。
2. 输送气体的种类：空气和其它不可燃的气体，对人体无害的对钢材无腐蚀性气体。
3. 气体内的杂质：气体内不请允许有粘性物质，所含的尘土及硬质颗粒物不大于150mg/m3。
4. 根据用户特殊需要还可以设计用磁电机传动，实现无极变速，变风量结构型式。
5. 气体的温度：不超过80℃。
性能选择
1. 风机的性能按性能表上查阅，表中列出的性能是最高效率范围内的性能，按流量分为六个性能点，选用时按性能表为准。
2. 风机出厂的合格品性能是在额定流量时全压值不超过±5%。
3. 性能选用表中是按标准状态下风机性能，无论技术文件或订货要求的性能均按标准状态为准，标准状态大气压B=101325Pa，大气温度t=20oC，相对湿度φ=50%度时的空气状态，当实际使用条件与上述不符合时按有关公式进行换算。
4. 风机安装方式可分为立式和卧式，如立式安装须在订货时注明，如有在流量，压力等性能参数上特殊要求，可另行设计生产。
安装使用
1. 风机安装时应对各部件进行全面检查，机件是否完整，各部件联接是否紧固。
2. 风机安装时应注意保持风机的水平位置，对风机与地基的结合面和出风管道的联接等，应调整使之自然，吻合不得有强行联接，不允许将管道重量加在风机的部件上，并应检查风机内部是否有掉入遗留工具和其它物件。
3. 风机安装后必须拨动叶轮检查，是否有叶轮碰擦机壳现象，如发现不妥，必须调整好，风机在露天使用应有防雨措施。
4. 风机试验运转应在总体检查合格后进行，为了防止电机过载，在风机启动前将流量调节阀关闭，使启动时无载荷状态，然后逐渐将阀门打开，作满载荷或设计工况点运行。
5. 风机在运转时如发现有剧烈振动、撞击等反常现象，必须立即停车检查。
7. 按期清除风机内部积灰污垢等杂质，并防止锈蚀。
技术参数
GXF-A型 高效低噪斜流风机性能参数表
|
机号
№
|
转速
（r/min）
|
工况
|
风量
（m3/h）
|
全压
（Pa）
|
功率
（Kw）
|
出口声级
dB(A)
|
壳体声级
dB(A)
|
重量
(Kg)
|
|
4-A
|
1450
|
1
2
3
4
5
|
3810
3496
3151
2898
2472
|
132
163
198
210
220
|
0.37
7124
|
70
|
62
|
40
|
|
4.5-A
|
1450
|
1
2
3
4
5
|
5416
4971
4473
4120
3514
|
168
206
250
266
278
|
0.55
Y801-4
|
73
|
65
|
50
|
|
5-A
|
1450
|
1
2
3
4
5
|
7471
6856
6179
5684
4848
|
207
254
309
328
343
|
0.75
Y802-4
|
74
|
66
|
63
|
|
5.5-A
|
1450
|
1
2
3
4
5
|
9664
9111
8523
7891
6833
|
231
308
380
427
479
|
1.5
Y90L-4
|
80
|
69
|
88
|
|
6-A
|
1450
|
1
2
3
4
5
|
13488
12341
11106
10231
8726
|
298
366
445
472
494
|
2.2
Y100L1-4
|
81
|
69
|
105
|
|
7-A
|
960
|
1
2
3
4
5
|
16332
15024
13588
12405
11095
|
241
300
372
403
423
|
2.2
Y112M-6
|
84
|
72
|
154
|
|
8-A
|
960
|
1
2
3
4
5
|
21815
20020
18046
16597
14156
|
248
309
371
394
412
|
3
Y132S-6
|
81
|
69
|
195
|
|
9-A
|
960
|
1
2
3
4
5
|
29806
28050
25688
23629
20151
|
284
325
397
450
479
|
4
Y132M1-6
|
79
|
68
|
278
|
|
10-A
|
720
|
1
2
3
4
5
|
35296
33112
30768
28240
24452
|
266
305
359
402
437
|
5.5
Y160M2-8
|
81
|
71
|
395
|
|
11-A
|
720
|
1
2
3
4
5
|
42547
39045
35195
32370
27609
|
265
325
396
420
439
|
5.5
Y160M2-8
|
82
|
71
|
430
|
|
12-A
|
720
|
1
2
3
4
5
|
53866
49432
44558
40982
34954
|
326
399
485
515
538
|
7.5
Y160L-8
|
84
|
72
|
544
|
|
13-A
|
720
|
1
2
3
4
5
|
71199
65338
58895
54169
46201
|
382
467
568
603
631
|
15
Y200L-8
|
87
|
75
|
812
|
