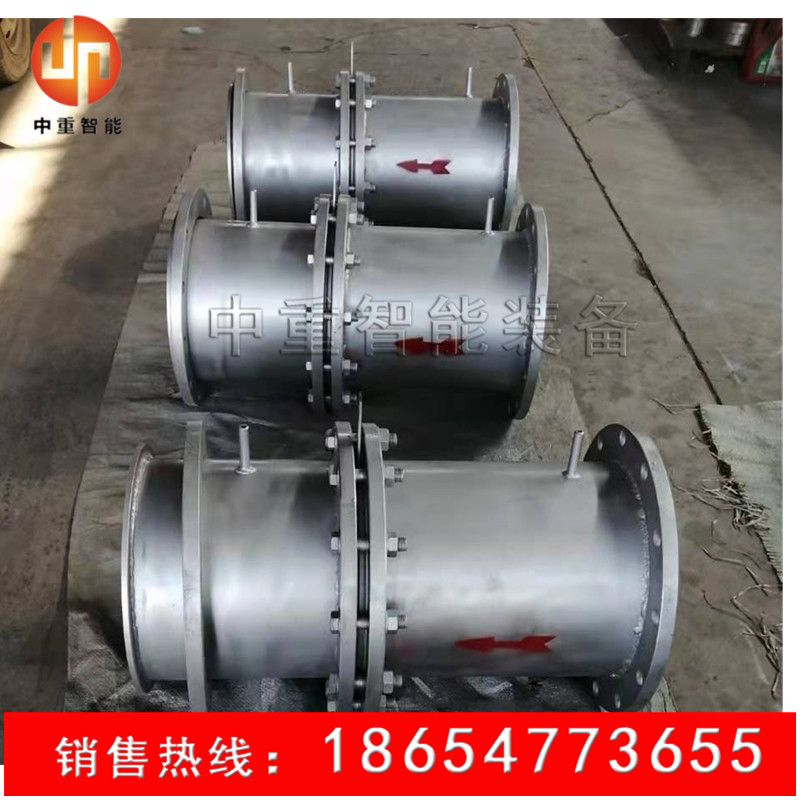

厂家直销DN200型孔板流量计DN900型矿用孔板流量计
孔板流量计结构规格：DN200-DN900mm，标准型号为：FKL型，
一、矿用孔板流量计的结构组成
孔板流量计主要由：进流体管路、取压嘴、密封圈、连接螺栓与螺母、法兰、孔板、密封垫、出流体管路等构成。孔板是一块具有圆形开孔并相对于开孔轴线对称的圆形薄板，不同管道内径的孔板，其结构形式是几何相似的。
二、矿用孔板流量计的介绍
矿用孔板流量计是根据煤矿瓦斯抽放管路的特点，孔板流量计专为煤矿瓦斯抽放而设计的计算瓦斯抽放量的配套件。矿用孔板流理计结构简单，使用和计算极其方便，矿用孔板流量计是测量瓦斯流量中最为经济的装置。
三、矿用孔板流量计的用途及工作原理
煤矿瓦斯抽放流量是通过径距取压法测量的。当连续流动的流体经管道内的节流装置时流速会增大，在节流装置上下游侧之间出现静压力差，且流量与压差之间存在着一个恒定的关系，因而通过矿用孔板流理计测量压差即可计算出流体的流量。
本产品含有直管，直管中安装有孔板，该孔板两侧的直管壁上分别设置一个测量管，其特征是：所述直管和一个桥管并联式连接，二者内腔相互连通，并且所述直管和桥管的两个连接点分别位于两个测量管的外侧，所述桥管上安装一个启闭控制阀。此产品结构简单，设计合理，解决了由于节流原因对煤矿瓦斯抽放系统造成的负压损失，有效地提高了瓦斯抽放效果。
用途：用于测量管路中抽放瓦斯量。
技术特点：规格齐全,使用方便；出厂前系数均经过标准计量标定
