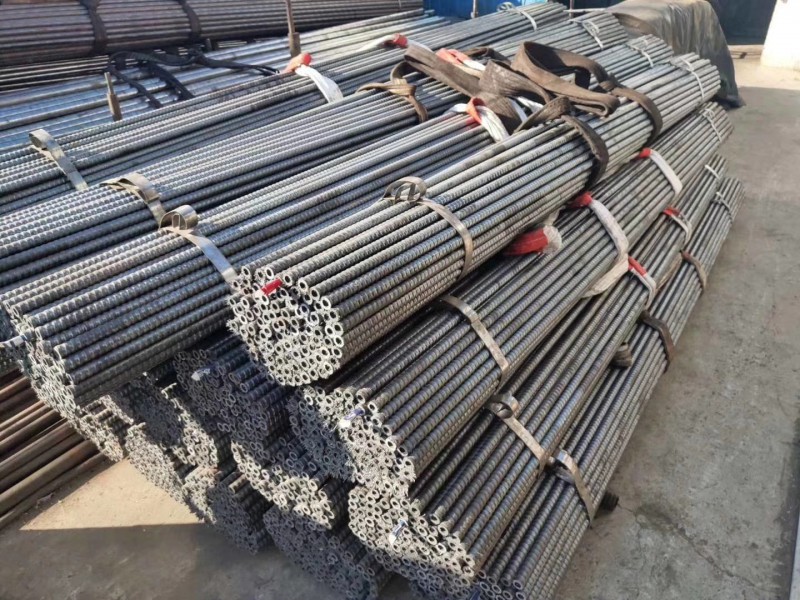

价格:￥5800.00/吨
品牌:山东嘉广
规格:25*5
长度:3-5米定尺
材质:45#/Q345B
起订:1吨
供应:2000吨
发货:7天内

立即购买

 普通中空锚杆技术要求 （节选自TB/T3209-2008）

1.1 产品使用

1.1.1 普通中空锚杆用于边墙或锚孔向下倾斜的部位时，应采用锚孔底出浆、锚孔口排气的排气注浆工艺，锚孔内的砂浆由里向外充盈，中空锚杆体兼进浆管用。

1.1.2 普通中空锚杆用于拱部或锚孔向上倾斜、且仰角大于 30°的部位时，应采用锚孔口进浆、锚孔底排气的排气注浆工艺，锚孔内的砂浆由外向里充盈，砂浆由进浆管注入锚孔，中空锚杆体的中空内孔作排气回浆管用，锚孔内的空气从中空锚杆体的中空内孔排出，注浆完成后，应立即安装堵头。

1.1.3 进浆管及兼进浆管用中空锚杆体的内径不应小于 16mm。

1.1.4 进浆管露头端应有螺纹或其它注浆连接装置。

4.1.5 中空锚杆体应有居中措施。

1.2 中空锚杆体结构

1.2.1 中空锚杆体的外表面应有与螺母相配的连续螺纹，螺距 8 mm～13mm，螺纹高度 1.5 mm～2mm，

1.2.2 当采用带排气装置的中空锚杆体时，兼进浆管用的中空锚杆体可经连接套与中空锚杆体连接，连接套上应设出浆口，出浆口不应少于 2 个，直径不应小于 16mm，并应按径向均匀布置。与中空锚杆体中空内孔相通的排气管，其内径不应小于 6mm。

1.2.3 中空锚杆体可采用连接套接长，连接套与中空锚杆体之间不应采用焊接。

1.3 中空锚杆体材料

1.3.1 中空锚杆体应优先采用符合 GB/T8162、牌号为 Q345 的结构用无缝钢管。

1.3.2 在满足碳当量Ceq不大于 0.55%，断后伸长率A不小于 16%的前提下，中空锚杆体可采用符合国家或行业标准规定的其它牌号无缝钢管。

1.3.3 碳当量Ceq值的计算应符合GB/T 1499.2-2007 规定。

1.4 交货状态

中空锚杆体应以热轧、正火热处理或正火加回火热处理状态交货。

1.5 中空锚杆体的公称直径、公称壁厚、公称截面积、公称质量及允许偏差

1.5.1 中空锚杆体的公称直径、公称壁厚、公称截面积、公称质量及允许偏差应符合表 3 的规定。

根据用户要求，需要提供公称直径为 38mm、51mm 的其它普通中空锚杆规格时，中空锚杆体的结构、材料、交货状态、力学性能等应符合 4.1.2～4.1.6 规定。

1.5.2 当采用符合 4.1.3 规定的其它材料作中空锚杆体时，其公称直径应符合表 3 的规定，公

称质量、公称截面积、公称壁厚可根据屈服力和最大力的设计值推算。

1.6 中空锚杆体力学性能

1.6.1 中空锚杆体的屈服力、最大力和断后伸长率应符合表 1 规定。

表 1 中空锚杆体的屈服力、最大力和断后伸长率

普通中空锚杆	牌号	屈服强度MPa	抗拉强度MPa	屈服力≥KN	最大力≥KN	断后延伸率≥%
25*5	Q345	325	490	102	153	21
25*7				128	193
28*5.5				126	190
32*6				159	240



注：1 屈服力是指纵向拉伸的中空锚杆体在屈服期间，不计初始瞬时效应时所测得的最小拉力；

2 最大力是指拉断中空锚杆体时所测得的最大拉力。

1.6.2 当采用满足 4.1.3 规定的其它材料作中空锚杆体时，应满足屈服力、最大力的设计值，

屈服强度ReL、极限强度Rm和断后伸长率A的最小值应符合相应国家或行业标准规定。

1.6.3 中空锚杆体纵向拉伸试样应有明显的屈服(颈缩)台阶。

1.6.4 中空锚杆体实测最大力与实测屈服力之比不应小于 1.25。

1.6.5 中空锚杆体实测屈服力与标准规定的屈服力最小值之比不应大于 1.30。

1.6.6 中空锚杆体最薄弱处最大承载能力的实测值不应小于表 4 规定的中空锚杆体最大力最小

值。

1.7 中空锚杆体连接套材料

中空锚杆体连接套应选用符合 GB/T 699 规定的 45 钢或符合型式检验要求的其它材料。

1.8 中空锚杆体端头

中空锚杆体端头应设置锚头，并优先采用锚固力不小于 1kN 的涨壳式锚头。

1.9 中空锚杆体表面质量

1.9.1 中空锚杆体的内外表面不允许有裂缝、折叠、轧折、离层、结疤和锈斑等缺陷。

1.9.2 中空锚杆体内外表面油污应清除。

更多详情请咨询业务经理：边先生18864859799
