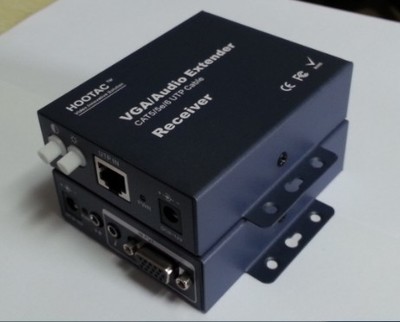

浩泰 200米VGA延长器-接收器，防雷防浪涌 RJ45转VGA转换设备 VGA
2017-08-03 08:53 浏览:238
价格:
￥238.00/台
品牌:浩泰
型号:HT1101BRM
起订:1台
供应:100台
发货:1天内
立即购买
联系方式
品牌：浩泰
型号：HT1101BRM
（市场价328元每台，年中回馈价168元每台）
浩泰-世界音频视频信号处理行业的领军企业
、欢迎广大经销商、工程商和系统集成商朋友战略合作
浩泰以技术为本，质量过硬，可以根据客户需求定制产品！
产品售后服务：
7天内包退，三个月内包换、三年包修、终身维护!!!
浩泰品质，信用承诺!
选择浩泰，选择放心!
产品概述
中长距离VGA音频双绞线传输器采用特有的平衡均衡传输技术，解决由于视频音频传输线过长或地电位差环路电流等原因造成的显示设备(如液晶显示器、LCD/PDP/DLP平板电视、投影机)显示颜色失真，图象、文字发虚、重影或拖尾等现象。
HT1101R为单路单屏VGA音频双绞线接收器，内置350MHz带宽视频平衡接收、浮地电位差抑制、静电浪涌抑制、12dB均衡6－9极点补偿、清晰度及亮度增益调节、2－64ns自适应RGB延时校正色散补偿(RGB Skew Correction)(可选)、行场数字解码、自适应图像偏移校正(可选)、60MHz / 0.2%THD+N音频平衡接收、双绞线电源输入供电(POE技术)、RS485-RS232转换等广播级电路。分辨率为XVGA -1024*768@60Hz 传输距离为10-650米，HT1101AR_BR_CR支持最大分辨率为1920*1080@100Hz，
HT1101DR最大支持分辨率为2048*1536。
HT1101CR-D为单路单屏350米色散扭曲校正VGA音频双绞线接收器
HT1101OR为单路单屏350米图像偏移校正VGA音频双绞线接收器
HT1101ARM为迷你型单屏100米VGA音频双绞线接收器
HT1101BRM为迷你型单屏200米VGA音频双绞线接收器
HT1101CRM为迷你型单屏350米VGA音频双绞线接收器
|
|
|
|
性能指标
|
- 视频驱动带宽：350MHz @ -3dB (HT1101AR_BR_CR HT1001BR-P)
680MHz @ -3dB (HT1101DR)
- 视频驱动增益：6-12dB @ 全带宽 (HT1101AR_BR_CR HT1001BR-P)
6-12dB @ 0-50MHz, 12dB @ 50-150MHz (HT1101DR)
- 视频输出回损：大于20dB@ 10MHz (HT1101AR_BR_CR_HT1001BR-P)
大于22dB@ 10MHz (HT1101DR)
- 色散扭曲校正：2-64nS延时补偿(HT1101CR-D)
- 图像偏移校正：10-380像素自动搜索捕捉(HT1101OR)
- 双绞线输入口：RJ45母头插座
- 双绞线输入阻抗：100欧姆
- RJ45视频输入信号：0-2Vp-p (100欧姆负载)
- RJ45音频输入信号：-2.5V 至+2.5V
- RJ45音频输入阻抗：10k 欧姆
- VGA输出接口：HD15针母头
- VGA输出信号：0-0.7Vp-p (75欧姆负载)
- VGA输出阻抗：75 欧姆
- 音频输出接口：3.5mm立体声音频插座
- 音频输出阻抗：300－600 欧姆
- 电源供电：+9V或+12V DC/ 500mA (或双绞线POE供电)
- 安装尺寸：160x84X33mm -HT1101R 95X97X28mm- HT1101RM
|
|
产品功能
|
- 采用广播级带宽平衡均衡传输方式，抗共模干扰能力强
- 单根非屏蔽双绞线实时点对点传输VGA图像和音频信号
- 使用CAT5/5E或CAT6以上规格非屏蔽网线，成本低、布线灵活
- 即插即用，无需任何操作系统限制，无需输件安装调试
- 无需TCP/IP设置，无需防火墙、无安全漏洞隐患
- 具有6-12dB增益、6-9段均衡补偿，确保信号高保真还原
- 2-64nsRGB扭曲延时色散校正，10-380像素图像偏移校正
- 电源LED指示、视频和音频输入信号LED指示(可选)
- VGA+双绞线传电源(POE)和RS232-RS485转换(可选)
- 行场信号数字整形电路，兼容非标准VGA－RGBHV接收设备
- 兼容HT1101-2/3/4/5/6/8/16/32 分播式及HT1102T_04T局端式VGA音频发送器
- 内置视频输入输出端静电浪涌保护、热插拨及地电位差抑制电路
- SMT制造工艺，镀锌板金属丝印机壳，确保连继工作时可靠散热
- 24X7X365 全天侯连续工作，性能稳定可靠
|
| 智能型自适应RGB色散扭曲纠正补偿 VGA音频双绞线色散纠正延时接收器 HT1101CR-D |
![]()
![]()
HT1101R-D RGB色散补偿(Skew Compensation)双绞线VGA接收器 下载红绿蓝校正测试图
|
| 10-380像素图像偏移校正 VGA音频双绞线图像偏移校正接收器 - HT1101OR |
|
|
|
| 普通VGA双绞线传输器在距离稍长时，由于VGA传输器传输行场同步信号是经过加权零值拆分后以共模的信号方式编码在RGB差分信号之上，随着双绞线距离增加以及双绞线绞合的非对称性和扭曲，发送器与接收器间的共模地电位差通常也会随之增大，同时编码后的行场HV斜率(Slew Rate)响应随着双绞线长度增加(阻性感性容性电抗增加)而降低并产生相对时延，因此接收端的行场HV解码电路还原的行场HV信号实际已落后RGB信号数个甚至于数百个像素时钟信号，这也就是我们在实际工程现场发现的图像左移数厘米的行滞后现象。如上图所示－－因图像左 |
