产品名称：HIFI立体声音视频隔离滤波器AV源保护器车载机顶盒消横纹过滤杂音
状态:离线 发送信件
姓名:田艳(女士)
职位:总监
电话:0755-86351018
手机:18676799098
传真:0755-86351028
地区:广东-深圳市
地址:深圳市南山区深南大道12069号海岸时代东B座1302
邮编:518052
邮件:hootac@126.com

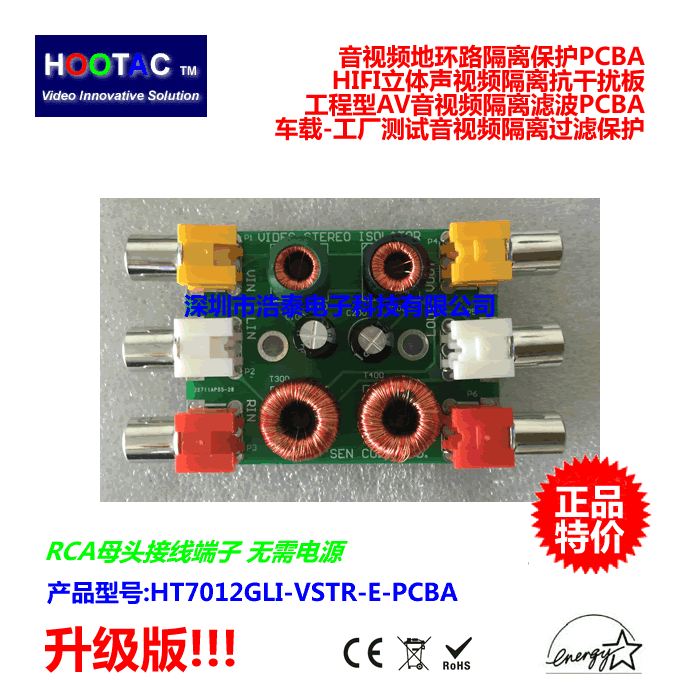

高保真立体声音视频端口隔离浪涌保护隔离器PCBA 音视频源端口保护器
英文名称：ENHANCED VIDEO STEREO GROUND LOOP ISOLATOR (PCBA)
产品型号:HT7012GLI-VSTR-E-PCBA
产品卖点：浩泰电子科技专利产品 HIFI 低音升级版PCBA板设计 无需供电 即插即用 黄白红RCA输入输出 多功能音视频三合一隔离滤波保护器 车载机顶盒AV输出共地干扰音频电流杂音+图像横纹网纹雪花过滤 含两只固定可工程安装孔 外销定制产品 , CE/FCC/ROHS国际标准兼容 又可采用双面不干胶或塑封
升级版卖点: 更高的立体声音频输入幅度可达0－3.5VP-P, 进一步提高抗饱和度；具有更好的超重低音还原和HIFI级音质还原；小于0.5dB 更低的插入损耗
浩泰电子HT7012GLI-VSTR-E-PCBA 立体声音视频隔离PCBA
详细参数：
视频通道: 6－8MHz 隔离滤波带宽
视频输入范围：1.0Vp-p
插入损耗：小于0.5dB
回损指标：大于-18dB
详细参数：
视频通道: 6－8MHz 隔离滤波带宽
视频输入范围：1.0Vp-p
插入损耗：小于0.5dB
回损指标：大于-18dB
微分增益: 0.5%
微分相位：0.5度
支持视频: CVBS （PAL/NTSC/SCAM)
输入输出：RCA母头（黄色 3pin）
端口选择：VIN、VOUT
端口性能：输入输出抗直流分量饱和度设计
音频通道: 50-20KHz 隔离带宽 （20Hz超低频可定制）
插入损耗：小于0.5dB
回损指标：大于-18dB
THD指标：0.1%
标准输入范围：0-3.0Vp-p
支持音频: 电脑声卡、DVD、机顶盒线路 (Line Out) 输出
输入输出：RCA母头（白 / 红 2X3pin）
端口选择：VIN、VOUT
端口性能：输入输出抗直流分量饱和度设计
PCBA尺寸：77*45mm （带RCA母头端子）
双层PCB设计，带两只安装孔
全英文外销丝印标识
微分相位：0.5度
支持视频: CVBS （PAL/NTSC/SCAM)
输入输出：RCA母头（黄色 3pin）
端口选择：VIN、VOUT
端口性能：输入输出抗直流分量饱和度设计
音频通道: 50-20KHz 隔离带宽 （20Hz超低频可定制）
插入损耗：小于0.5dB
回损指标：大于-18dB
THD指标：0.1%
标准输入范围：0-3.0Vp-p
支持音频: 电脑声卡、DVD、机顶盒线路 (Line Out) 输出
输入输出：RCA母头（白 / 红 2X3pin）
端口选择：VIN、VOUT
端口性能：输入输出抗直流分量饱和度设计
PCBA尺寸：77*45mm （带RCA母头端子）
双层PCB设计，带两只安装孔
全英文外销丝印标识
专业应用：
工厂生产测试音视频源端口浪涌保护/汽车电子后装车载监控/机顶盒传输/DVD播放/音视频安防/智能家居/多媒体广告发布/酒店管理信息平台/工业控制/音视频录播/音视频展台
我公司还承接个性化PCBA定制服务，欢迎用户按需求定制，具体细节请联络 18676799008. 印工。
可接受定制高保真低频响宽动态立体声音频PCBA设计个案。
立体声音频隔离器接线图：
