型号：HT71632S-HD

用户特别提示：
浩泰电子HT71632ES-HD采用了美国硅谷EXAR半导体公司高性能模拟器件 550MHz电流型反馈视频集成电路方案高科技高性能产品，兼容并还原高清HDCVI/HDTVI/AHD同轴视频信号，内置视频地环路消横纹、具有独立通道亮度和清晰度线路补偿均衡调节之广电级分配放大产品，视频同步整形(输出接视频矩阵或字符叠加电路)消抖动、图像自动相位调整，输出轮廓增强的广电级视频处理产品，+/-4KVESD静电防护和电涌吸收高稳定等功能，完全不同于市面上低端分立三极管方案之产品.

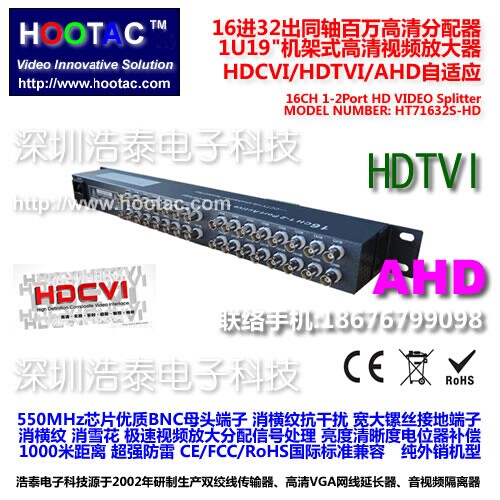

产品图片

机架式16进32出可调型超长线高清视频驱动分配放大器
EasyToolTM 广电系列
MODEL: HT71632ES-HD

产品概述
HT71632ES-HD同轴百万高清16进32出HDCVI/HDTVI/AHD视频分配放大器通常应用于视频传输系统的后端作为末端补偿器，为宽动态补偿调节视频恢复产品，产品置于系统末端时，前端无补偿采用标称视频传输距离为100-1000米，内部采用550MHz广电级视频带宽集成芯片，整机增益带宽高达250MHz,并内置发送-接收地回路隔离、多级防雷－抗浪涌－抗静电、重建或交互混叠视频滤波、视频直流钳位、5极点视频加权均衡补偿、视频增益调节、微分相位压控振荡（VCO）自动调节、高保真视频分配、轮廓增强、输出匹配等高性能视频集成电路，可有效的分流的信号进行补偿，使其恢复到未分流之的状态，能更好的满足系统的要求。HT71632ES-HD采用220V/AC电压。

HT71632ES-HD与同类产品竟争优势及特点

采用美国硅谷实验室原装视频集成电路正品方案
550MHz@-3dB广电级视频带宽 适应百万高清摄像机
电流型反馈分配放大电路 高达1200V/uS瞬态响应
高达0.05%微分增益(DG)，0.05度微分相位(DP)
重建和交互混叠式视频滤波电路提升录播时间
输入滤波BNC接口 视频输入输出广电级地环路隔离滤波
消除同轴电缆中长距离传输后图像横纹、网纹及雪花干扰
专利通道隔离度提升电路 消除各视频通道间图像明暗串扰
专利视频直流钳位(DC Clamp) 广电级视频直流电平回复
专利视频同步信号整形电路 消除图像后级处理的图像抖动
内置5极点视频加权均衡补偿 适用于不同距离或各类电缆
视频轮廓增强输出电路 还原高线数视频信号
各通道独立的单电位器亮度-清晰度同步跟踪补偿恢复调节
电源LED指示 电源ON/OFF开关 电源保险 220V交流供电
防雷防浪涌 ESD防护 支持热插拔 1U/19"标准工程安装机架

7阶巴特沃斯低通滤波电路，可以可有效延长硬盘录像机的记录时间，最长可达20%

环境指标：
1. 工作温度：-10～+45摄氏度
2. 保存温度：-30～+70摄氏度
3. 湿度：相对湿度10%～90%无凝结
4. 振动：3g正弦波，15Hz～2000Hz
5. 震动：50g，11ms，1/2正弦波
