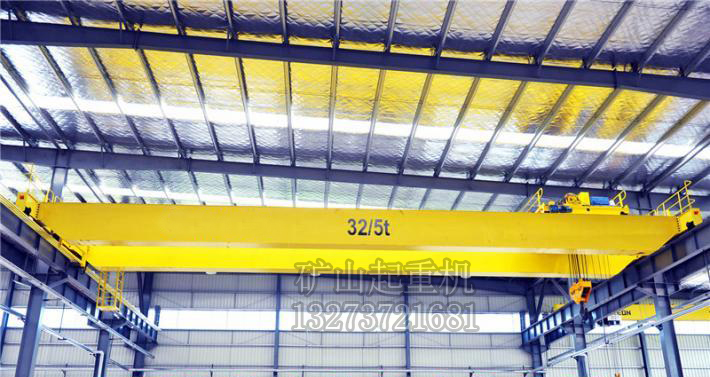

本系列产品由桥架、小车、大车和电气四个主要部件组成。采用固定式钢丝绳电动葫芦作为起升机构。

 本系列产品的起重量，司机室操纵时，为5，8，12.5，16，20，32六个吨位，16，20，32三个吨位相应配以3.2，5，8吨位为副钩。地面操纵时，只有5，8，12.5三个吨位。跨度为10.5～22.5m



(一)桥架由主梁、端梁、走台、导电架、检修吊笼、司机室、栏杆和梯子等部件组成。 本系列用四梁结构，主梁与端梁用螺栓连接。小车馈电采用柔性电缆供电系统。本系列设计了开式和闭式两种司机室。 非导电侧的走台，两端加宽用于检修和放置电气设备，中间是标准段，3米一段，数量随跨度不同而异，制作和安装很方便。 桥架另一侧设有小车导电架，导电架安装在走台上，用以吊装柔性电缆供电系统。 为了便于检修大车导电系统，在桥架的供电侧设有检修吊笼。 司机室设有闭式和开式两种，壳体结构采用冲压成形，整体用螺栓连接，以减少焊接变形，司机室的视野大于280度，采用铝合金窗框，玻璃全部采用钢化玻璃（或夹层玻璃）。

（二）小车 本系列小车上的起升机构采用本公司生产的性能良好的CD（MD）电动葫芦。小车架由横梁和纵梁组成。纵梁和横梁由槽钢和钢板焊接制成，各梁之间采用焊接连接。

（三）大车 大车运行机构采用分别驱动，驱动轮数为总轮数的1/2。

（四）电气包含大车电气和小车电气组成



【电气设备】

 起重机各个机构的运转，均有操纵室操纵或地面按钮操纵；操纵室悬挂在起重机桥架靠端梁附近传动侧走台下面，操纵室内装有各机构的操纵控制器，总电源开关，紧急开关，电铃等设备。地面操纵用按钮盒操纵，按钮盒上设紧急开关和各机构的操纵控制按钮
