品牌:中重
适用巷道倾角:0°~18°
工作压力:16~20MPa
牵引力:100KN
起订:1台
供应:500台
发货:3天内
联系人：戚经理18654773811
矿用单轨吊简介：

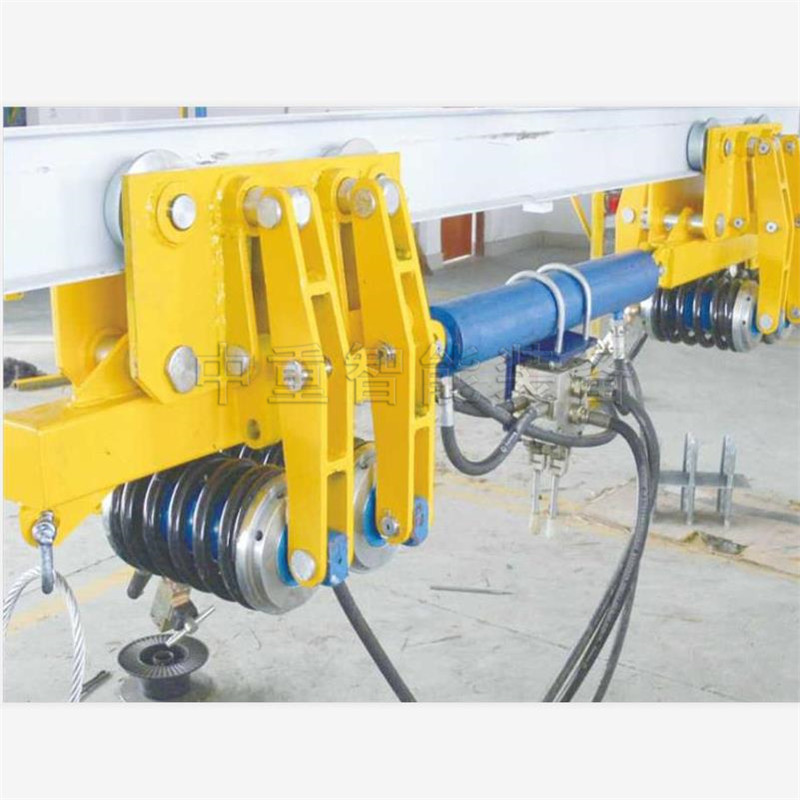

液压单轨吊的执行标准是Q/MSKY03-2010，这种设备和其他的一些设备有着截然不同之处，单轨吊的设计理念很独特，技术也很高超，单轨吊是一项对于协助工作人员完成操作作业的设备，有它的协助工作使工作会更好的操作完成，而且操作步骤简单，工作人员可以简便完成任务，是工作人员的好帮手，TDY-100型矿用电缆拖挂单轨吊（以下简称“单轨吊”），是利用悬空轨道，以液压为动力，实现煤矿井下辅助运输的一种装置，作为矿山井下电缆移动、吊挂的专用设备，达到减少电缆移动次数，减少工作人员，减轻工人劳动强度的效果。采用液压推拉装置以及弹簧刹车装置，保证设备使用安全可靠
矿用单轨吊特点：
电缆只需一次铺设，减轻工人劳动强度。设备操作十分简单，前后移动只需动作一个阀柄即可完成，操作灵活方便。现有的电缆拖运车在拖动电缆时至少需要3～4个人协调工作才能完成任务，并且劳动强度比较大，在遇到较大斜度的工作面或开绞车的人与推缆的人配合不好时，还存在一定的危险性。矿用电缆拖运车则只需要一个人操纵阀柄即可，开绞车和推线缆可由一个人在不同的时段进行，不存在配合失误问题。以往由3～4人才能完成的任务，现在只需一个人就可轻松完成，既提高了工作效率又节约了人员的开支，而且操作人员若有多年的电缆拖运车相近设备的操作经验，操作起来也会觉得胸有成竹、得心应手。借用综采工作面的乳化液泵站为动力源，不需另配备液压系统。采用刹腹板式弹簧制动器，制动力大、对导轨精度及强度要求低，无任何电力设备的参与，保证设备使用安全可靠。设备体积小、重量轻、安装方便。各部件均可独立拆装，运输方便；任意位置自锁的导轨在安装、提升、调整更加快捷、安全。有极高的性价比。本设备所用的所有动力源（包括乳化液、泵）均来自于采掘面的乳化液泵站，不需另备液压系统；本设备可在各矿现有的电缆拖运车上改造，大限度的减少设备投资。
矿用单轨吊参数：
TDY — 150
牵引力：100 KN
产品类型代号：矿用电缆拖挂单轨吊
主要参数
适用巷道倾角： 0°~18°
工作介质： 乳化液
工作压力： 16~20MPa
牵引力： 100KN
推移行程： 500mm（步进0-500mm，可连续行走）
运行速度： 80m/h
设备工作倾角： ±18°
单根轨道适应巷道坡度变化： 5°/3m
外供乳化液工作压力： 20~31.5MPa
单个制动装置的静制动力： 80KN
设备外形（长x高）： 0.52x0.65m
拖挂长度： 150m
操作方式： 手动
设备总重量： 6000Kg
矿用单轨吊使用方法：
(1) 使用习惯：制动器可以根据用户的不同使用习惯，可以选择放在挂缆小车中间或者是末端（采煤机方向），放在末端使用时，在制动器之后仅设置一个挂缆小车与制动器刚性连接，随着综采工作面的每次推进，要不断的操作推进缸。放在中间使用时，与两个制动器连接的小车与制动器刚性连接，在采煤面一侧的小车要使用一个刚性杆（用户自备）将末端的小车与刮板运输机机尾连接起来，随着刮板运输机的推移，后部挂缆小车被自动推动，挂缆小车缩至短间距时，操作推进缸手把逐步将该段电缆一次性拉直，整体小车都缩短至短间距时，需要移动电站前移。这种使用方法操作次数少，移动不频繁。
（2）操作：首先将要拖拽的电缆一根一根挂到各个处于大距离的挂缆小车上，多余的电缆放在巷道底板的专用电缆车上。随着综采工作面的不断推进，当需要拖动电缆时，操纵控制阀手把，推进缸活塞杆伸出，推动前制动器和挂缆小车往电站方向移动一个步距（500），推动缸达到行程后，反向操纵控制阀手把，推进缸拉动后制动器往前跟进一个步距。如此反复操作，可以具备50米的移动距离。当挂缆小车达到近间距后，需要移动变电站。移动电站时，电站与端制动器用钢丝绳连接，随着电站的移动，挂缆小车与电缆又被逐渐的伸展。
