价格:
￥350.00/台
品牌:浩泰
型号:HT1101ATR
起订:1台
供应:100台
发货:1天内
立即购买
联系方式
防雷+音频静噪+线路板滤波防护
点对点延长 音视频同步
瞬间解决衰减，下图是用浩泰VGA延长器和其他家延长器的效果对比图：

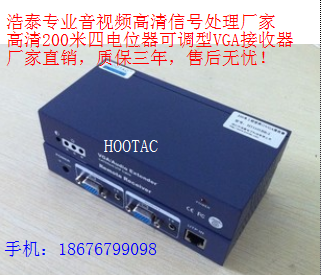

深圳VGA延长器专业厂家浩泰HOOTAC供应工程型VGA延长器VGA视频延长器VGA信号延长器VGA转RJ45延长器 VGA音频网线传输器图片：
|
|
|
|
 |
|
|
 |
| |
|
迷你型VGA音频双绞线发送器 POE型VGA双绞线发送器 单路VGA音频双绞线发送器
|
|
|
|
中长距离VGA音频双绞线传输器采用特有的平衡均衡传输技术，解决由于视频音频传输线过长或地电位差环路电流等原因造成的显示设备(如液晶显示器、LCD/PDP/DLP平板电视、投影机)显示颜色失真，图象、文字发虚、重影或拖尾等现象。
HT1101T为单路VGA音频双绞线发送器，内置350/680MHz (HT1101AT_BT_CT为350MHz带宽视频编码平衡驱动(HT1101DT为680MHz)、12dB视频预加重提升(HT1101DT)、350MHz带宽视频环路输出驱动、行场数字整形、立体声音频单声道合成、60MHz / 0.2%THD+N音频平衡驱动、浮地电位差抑制、静电浪涌抑制、USB和外置+9/12V双模式电源、双绞线电源输出(POE技术)、RS232-RS485转换等广播级电路。分辨率为XVGA-1024*768@60Hz 传输距离为10-650米，HT1101AT_BT_CT支持最大分辨率为1920*1080@100Hz，HT1101DT最大支持分辨率为2048*1536。
＊HT1101ATM为迷你型单屏100米VGA音频双绞线发送器
＊HT1101BTM为迷你型单屏200米VGA音频双绞线发送器
＊HT1101CTM为迷你型单屏350米VGA音频双绞线发送器
|
|
产品型号
|
- HT1101ATM为迷你型单屏100米VGA音频双绞线发送器
- HT1101BTM为迷你型单屏200米VGA音频双绞线发送器
- HT1101CTM为迷你型单屏350米VGA音频双绞线发送器
- HT1101AT 单路100米VGA音频双绞线发送器
- HT1101BT 单路200米VGA音频双绞线发送器
- HT1001BT-P 单路200米VGA双绞线发送器-POE输出
- HT1101CT 单路350米VGA音频双绞线发送器
- HT1101CT-D 单路350米VGA音频双绞线发送器( 色散补偿)
- HT1101DT 单路650米VGA音频双绞线发送器
|
|
性能指标
|
- 视频驱动带宽：350MHz @ -3dB (HT1101AT_BT_CT_HT1001BT-P)
680MHz @ -3dB (HT1101DT)
- 视频驱动增益：6dB @ 全带宽 (HT1101AT_BT_CT_HT1001BT-P)
6dB @ 0-50MHz, 12dB @ 50-150MHz (HT1101DT)
- 视频输出回损：小于 -39dB@ 10MHz (HT1101AT_BT_CT_HT1001BT-P)
小于 -43dB@ 10MHz (HT1101DT)
- VGA输入接口：HD15针公头 HT1101T HD15针母头 HT1101TM
- VGA输入信号：0-0.7Vp-p (75欧姆负载)
- VGA输入阻抗：75 欧姆
- 双绞线输出信号：2-3.5Vp-p (直流+信号)
- VGA输出接口：HD15针母头 (本地监控)
- VGA输出信号：0-0.7Vp-p (75欧姆负载)
- VGA输出阻抗：75 欧姆
- 双绞线输出口：RJ45母头插座
- 双绞线输出阻抗：100欧姆
- 音频输入接口：3.5mm立体声音频插座
- 音频输出接口：3.5mm立体声音频插座
- 音频输入信号：-2.5V 至+2.5V
- 音频输入阻抗：10k 欧姆
- 音频输出阻抗：75/600 欧姆
- 电源供电：+9V或+12V DC/ 500mA HT1101T/HT1101TM
USB供电 (USB-B母头D型插座) HT1101T
- 安装尺寸：160x84X33mm HT1101T 95X97X28mm- HT1101TM
|
|
产品功能
|
- 采用广播级带宽平衡均衡传输方式，抗共模干扰能力强
- 单根非屏蔽双绞线实时点对点传输VGA图像和音频信号
- 使用CAT5/5E或CAT6以上规格非屏蔽网线，成本低、布线灵活
- 即插即用，无需任何操作系统限制，无需输件安装调试
- 无需TCP/IP设置，无需防火墙、无安全漏洞隐患
- 具有信号6-12dB增益或预加重补偿，确保信号的高保真还原
- 电源LED指示、视频和音频输入信号LED指示(可选)
- VGA+双绞线传电源(POE)和RS232-RS485转换(可选)
- 行场信号数字整形电路，兼容笔记本电脑或非标准VGA－RGBHV信号
- 兼容HT1101RR一线制总线并联式级联VGA音频中继接收器
- 内置视频输出端静电浪涌保护、热插拨及地电位差抑制电路
- SMT制造工艺，镀锌板金属丝印机壳，确保连继工作时可靠散热
- 24X7X365 全天侯连续工作，性能稳定可靠
|
|
工程应用示意图
|
|
HT1101CTM与HT1101CRM 300米点对点迷你型VGA音频双绞线传输器应用工程示意图
![]()
![]()
|
|
双绞线连接方法
|
|
VGA音频双绞线传输器采用业界标准的EIA/TIA-568B接线方法，其接线次序分别为： 白橙／橙／白绿／蓝／白蓝／绿／白棕／棕
要求采用5类或超5类纯铜非屏蔽双绞线，接头必须进行可靠错位焊接避免接触不良或双绞线线对间短路。
网线选择和工程注意事项：
A.必须采用8根铜质网线，通过电阻测量方法确认。通常305米(1000英尺)一箱超五类铜质网线每根实测应当在30－38欧姆之内，确保8根线中每根线电阻值尽量一致。
B.必须严格按照VGA音频双绞线传输器要求的B类网线排序接法(EIA/TIA-568B)，确保VGA音频双绞线发送端和接收端的双绞线压接的水晶头线对一一对应。
C.发送端与接收端的水晶头压线必须要牢固可靠，2个水晶头收发端共2X8个压接触点，其中任何一个不可靠压接就有可能会造成屏闪甚至没有图像显示现象，建议采用正规厂家和全铜压线端子水晶头。
D.建议采用名厂的具有标准显卡输出的电脑主机或笔记本电脑做为VGA播放源，发送信号源与接收显示设备建议可靠接地。
E.双绞线传输线缆不得与附近强电电缆并行或共缆传输，以消除强干扰或浪涌对设备形成不稳定或有可能的设备损坏。
|
|
|
