价格:￥99.00/台
品牌:圣晖电气
圣晖电气:solinity
电流测量范围:2v-400v
开孔尺寸:96*96
起订:1台
供应:999台
发货:7天内

立即购买

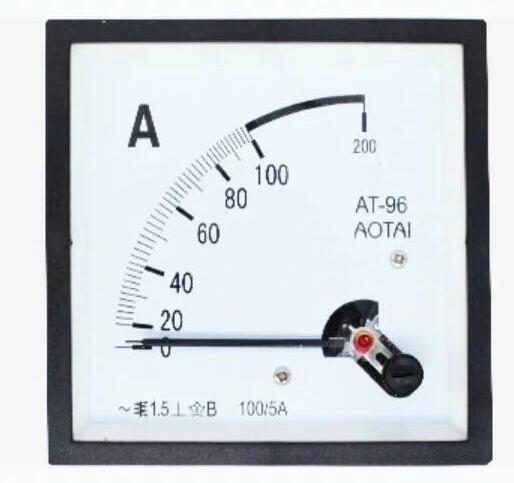

 指针式电流表是应用磁电原理工作，驱动指针运动，依靠指针在面板上停留位置来显示的度数的电流表。



磁电系电工仪表的测量机构是由固定的磁路系统和可动部分组成的。仪表的磁路系统包括永久磁铁

1，固定在磁铁两极的极掌

2.以及处于两个极掌之间的圆柱形铁芯

3。圆柱形铁芯固定在仪表支架上，用来减小磁阻，并使极掌和铁芯间的空气隙中产生均匀的辐射形磁场。处在这个磁场中的可动线圈4绕转轴偏转时，两个有效边上的磁场也总是大小相等，并且方向是与线圈边相互垂直的。可动线圈绕在铝框上。转轴分成前后两部分，每个半轴的一端固定在动圈铝框上，另一端则通过轴尖支撑于轴承中。在前半轴还装有指针，当可动部分偏转时，用来指示被测电量的大小。

性能指数

1、精确度

仪表精确度科称精度，又称准确度。精确度和误差可以说是孪生兄弟，因为有误差的存在，才有精确度这个概念。仪表精确度简言之就是仪表测量值接近真值的准确程度，通常用相对百分误差（也称相对折合误差）表示。

2、变差

变差是指仪表被测变量（可理解为输入信号）多次从不同方向达到同一数值时，仪表指示值之间的最大差值，或者说是仪表在外界条件不变的情况下，被测参数由小到大变化（正向特性）和被测参数由大到小变化（反向特性）不一致的程度，两者之差即为仪表变差。

3、灵敏度

灵敏度是指仪表对被测参数变化的灵敏程度，或者说是对被测的量变化的反应能力，是在稳态下，输出变化增量对输入变化增量的比值：灵敏度有时也称“放大比”，也是仪表静特性贴切线上各点的斜率。增加放大倍数可以提高仪表灵敏度，单纯加大灵敏度并不改变仪表的基本性能，即仪表精度并没有提高，相反有时会出现振荡现象，造成输出不稳定。仪表灵敏度应保持适当的量。
