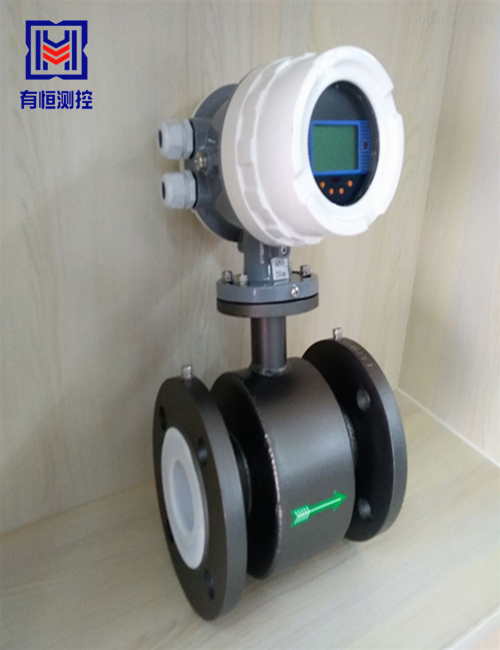

液晶带显示不锈钢智能电磁流量计
2023-07-08 10:44  浏览:308
价格:¥2150.00/台
品牌:上海有恒
品牌:上海有恒
型号:UHLDG
规格:DN10-2600
起订:1台
供应:9999台
发货:3天内
立即购买
联系方式
公司:上海有恒测控技术有限公司
状态:离线 发送信件
姓名:汪工(女士)
职位:销售推广专员
电话:17717557919
手机:17717557919
传真:上海有恒测控技术有限公司
地区:上海
地址:上海市奉贤区程普路377号
邮编:201499
邮件:3276827073@qq.com
液晶带显示不锈钢智能电磁流量计——电磁流量计是20世纪50~60年代随着电子技术的发展而迅速发展起来的新型流量测量仪表。智能电磁流量计是基于法拉第电磁感应定律。在电磁流量计中,测量管内的导电介质相当于法拉第试验中的导电金属杆,上下两端的两个电磁线圈产生恒定磁场。当有导电介质流过时,则会产生感应电压。管道内部的两个电极测量产生的感应电压。测量管道通过不导电的内衬(橡胶,特氟隆等)实现与流体和测量电极的电磁隔离。电磁流量计的测量通道是一段无阻流检测件的光滑直管,因不易阻塞适用于测量含有固体颗粒或纤维的液固二相流体,如纸浆、污水等。












电磁流量计特点:

1、测量管内无可动部件,便于维护管理;无阻流部件,因此无压力损失。

2、被测液体的最低电导率≥5μs/cm,配合各种衬里材料,可适用于测量各种酸、碱、盐溶液及泥浆、矿浆、纸浆等介质的流量。

3、流量的测量不受流体的密度、压力、粘度、温度和电导率变化的影响,传感器感应电压信号。

4、与平均流速呈线性-关系,测量精度高。

5、合理选用衬里及电极材料,可实现良好的耐腐蚀性和耐磨性。

6、低频矩形波激磁,不受工频及现场各种杂散干扰的影响,工作稳定可靠。

7、不受流体方向影响,正反向均匀可准确计量。

8、量程比1:30(0.5m/s-15m/s),满量程流速范围宽。

9、汉子液晶背光显示,可在线修改参数,操作简单方便。

10、具有空管测量、报警功能、并能适应不同的流体介质。

11、小时总量记录功能,以小时为单位记录流量总量,适用于分时计量制。


电磁流量计技术参数



1、 公称通径:管道式四F衬里:DN10-DN2600;管道式橡胶衬里:DN40-DN2600

2、流动方向:正、反净流量;量程比:150:1 ;重复性误差:测量值的± 0.1%

3、精度等级:0.5 级、1.0 级(管道式)

4、被测介质温度:普通橡胶衬里:-20~+60℃;高温橡胶衬里:-20~+90℃;聚四F乙烯衬里:-30~+100 ℃;高温型四F衬里:-30~+180℃

5、额定工作压力:管道式:DN6~DN80≤1.6Mpa, DN100~DN250≤1.0Mpa,

DN300~DN1200≤0.6Mpa

6、流量测量范围:流量测量范围对应流速范围是0.1~15m/s

7、电导率范围:被测流体电导率≥ 5us/cm( 一体式 ) ,大多数以水为成分的介质,其电导率在 200~800μs/cm范围内,均可选用我公司生产的流量计来测量其流量

8、电流输出:0 ~ 10mA 时,负载电阻为 0~1.5k Ω; 4~20mA 时,负载电阻为0~750k Ω

9、数字频率输出:输出频率上限可在 1 ~ 5000Hz 内设定带光电隔离的晶体管集电极开路双向输出。外接电源≤ 35V 导通时集电极大电流为 250mA 。

10、供电电源:85 ~ 265V , 45 ~ 63Hz 。

11、直管段长度:管道式:上游≥ 5DN ,下游≥ 2DN 。

12、连接方式:流量计与配管之间均采用法兰连接,法兰连接尺寸应符合 GB11988规定。

13、防爆标志:mdIIBT4 。

14、环境温度:-25 ~ 60 ℃

15、相对湿度:5% ~ 95%

16、消耗总功率:小于 20 瓦。



637082235771298059261_副本
