价格:￥3000.00/台
品牌:上海有恒
品牌:上海有恒

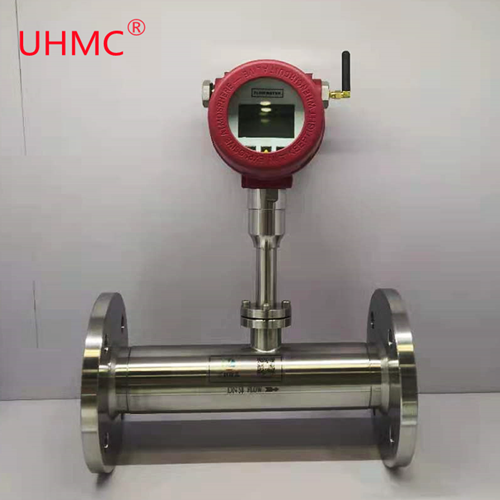

型号:PBF-Q7212-Ex-L1-F40-HCX
参数:见详情页
起订:1台
供应:999台
发货:3天内

立即购买

 本流量计是一种无须压力、温度补偿，就能方便地检测在管道中流动的空气、天然 气、氢气、氧气、氯气、氮气、氩气、氨气、沼气、煤气、光气、烟道气和各种化工混合气的质量流量的流量测量及监控仪表，具有精确高、响应速度快、测量范围宽的特点；又因其无可动部件，所以稳定可靠，使用寿命长。结构型式多样灵活，具有插入式、在线式、整流式、分体式等多种形式；安装简便，可螺纹式安装、法兰式安装，也可配以不断流装拆装置安装；防爆、防护、防腐蚀设计，使流量计的使用能适应恶劣工况和 危险场合；压力损失极小，几乎可忽略不计。可广泛地应用于石油、化工、冶金、电力、 水处理、造纸、食品、医药、水泥、纺织及各生产、科研单位制气、用气的过程控制和 气体流量测量。



特点优势：
● 无须温度、压力补偿，直接测量气 体的质量流量；
● 高重复性、高可靠性、高稳定性、高精度；
● 量程比宽，z大可达 1000:1
● 防爆、防腐蚀设计，适合于恶劣工况和危险场合；
● 抗震动、电磁干扰能力强；
● 灵敏度高，尤其适合于大管径、低流速的流量测量；
● 压力损失极小，几可忽略不计；
● 结构多样、安装灵活、装卸方便、使用简便；
● 仪表功能丰富：多管径、多气体选择；自带流量/温度/压力测量等；
● 输出通讯：双路 4-20mA/RS485/MODBUS/HART 等多种输出方式。


技术指标：

流量（流速）测量范围：对于插入式流量计，其测量范围一般按速度方式分档如下：

a．0.3 ~ 3.0 m/s；   b．0.3~ 5.0 m/s； c．0.3 ~ 10.0 m/s；  d．0.3 ~ 15.0 m/s；

e．0.4 ~ 20.0 m/s；  f．0.6 ~ 30.0 m/s； g．1.0 ~ 50.0 m/s； h．1.2 ~ 60.0 m/s。

注：以上列出的范围供用户选用。选用时请用户选择适中的流速，切忌越大越好，以免增加标定费用甚至无法标定。 特别要注意易燃易爆气体的限速规定。本公司推荐用户优先选择 c、d、e、f 流速档。



3.1.2 对于在线式（即带取样管式）流量计，流量范围按管径分档，见下表。

注：1.流量是对空气、氮气等接近理想气体的气体而言。其它气体或不属于上表所列管径的，请与本公司协商决定。

2.上表所列为用户根据工况流量需要选择对应的管道通径。如管道通径已经确定，则可选择适当的流量范围。 “z佳流量测量范围”是指在“Z大可测流量范围”内，流量计测量精度一段范围。“流量测量范围”的测量精度为：±1.0 % F.S；“Z大可测流量范围”的测量精度为：±1.5 % F.S。

3.建议：用户在确定满刻度时可将常用流量×2 作为满刻度值。满刻度值应在表一所列的“对应刻度流量范围”内。如超限请与本公司协商

精度：a．±1.0 % F.S b．±1.5 % F.S c．±2.0 % F.S

防爆等级：Ex dⅡCT2 ~T6 防爆合格证号：GYB16.1882X

被测气体范围：乙炔气除外的其它气体均可测量。（测量氧气的用户应注意氧气的流速和清洁度！爆炸性气体如氢气等 请注意气体的安全流速！）

工作压力：0 ~ 1.0MPa 0 ~ 2.5MPa 0 ~ 4.5MPa

介质温度：-10 ~ +100℃ -10 ~ +200℃ -10 ~ +300℃

使用环境温度：-10 ~ +55℃

供电电源：24V DC±10 %，≥350mA 220V AC（非防爆环境可用）。

输出信号：标配：4 ~ 20mA DC；选配：RS485、HART

显示（LCD）： 瞬时流量z大7 位； b．累积流量 10 位。（配用远传控制室安装的智能流量积算仪，瞬时流量整 5 位、累积流量整 13 位显示。现场流量计一般无显示或只带瞬时流量显示，以免两个累积量久而产生偏差，令用户莫衷一是）
