价格:￥3500.00/台
品牌:上海有恒
品牌:上海有恒
型号:PBF-Q7212-Ex-L1-F50-HCX
参数:见详情页
起订:1台
供应:999台
发货:3天内

立即购买

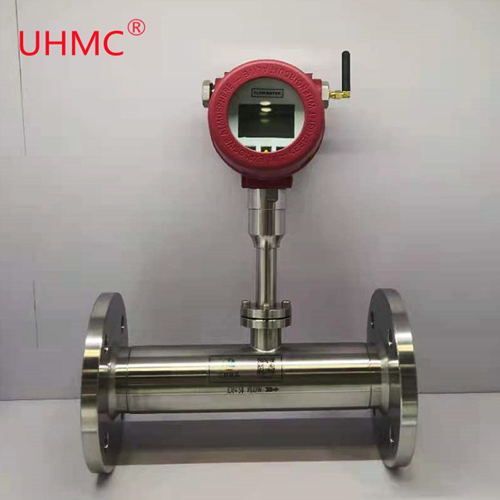

上海有恒热式气体质量流量计可以测量如天然气、氢气、沼气腐蚀性气体，如沼气、火炉、锅炉、工业熔炉中的燃料和气体供应、冷却器里的气体，只要知道混合比和成分并且混合比和成分都相对稳定，基本上任何混合气体都可以测量。工作原理是基于热扩散原理的流量仪表。即是利用流体流过发热物体时，发热物体的热量散失多少与流体的流量成一定的比例关系。具体来说，该流量计的传感器有两只标准级的RTD，一只用来做热源，一只用来测量流体温度，流体流过时，两者之间的温度差与流量的大小成非线性关系，该仪表就可以把这种关系转换为测量流量信号的线性输出。
■利用热扩散原理制造的流量计有两种设计方法：一是：基于恒温差原理；二是基于恒功率原理。基于共同的数据模型：P/△T=A+B（Q）N。其中：P---耗散功率，△T---两个传感器之间的温差， Q---质量流量，N---指数系数，A、B是与气体的热性能有关的系数。
■恒温差原理：△T保持不变，耗散功率P与流体的流量Q成指数函数递增的关系。
■恒功率原理：耗散功率不变，温度差△T与流体的流量Q成指数函数递减的关系。


产品特点：
● 无须温度、压力补偿，直接测量气 体的质量流量；
● 高重复性、高可靠性、高稳定性、高精度；
● 量程比宽，z大可达 1000:1
● 防爆、防腐蚀设计，适合于恶劣工况和危险场合；
● 抗震动、电磁干扰能力强；
● 灵敏度高，尤其适合于大管径、低流速的流量测量；
● 压力损失小，几可忽略不计；
● 结构多样、安装灵活、装卸方便、使用简便；
● 仪表功能丰富：多管径、多气体选择；自带流量/温度/压力测量等；
● 输出通讯：双路 4-20mA/RS485/MODBUS/HART 等多种输出方式。


主要技术指标：

流量（流速）测量范围：对于插入式流量计，其测量范围一般按速度方式分档如下：

a．0.3 ~ 3.0 m/s；   b．0.3~ 5.0 m/s； c．0.3 ~ 10.0 m/s；  d．0.3 ~ 15.0 m/s；

e．0.4 ~ 20.0 m/s；  f．0.6 ~ 30.0 m/s； g．1.0 ~ 50.0 m/s； h．1.2 ~ 60.0 m/s。

注：以上列出的范围供用户选用。选用时请用户选择适中的流速，切忌越大越好，以免增加标定费用甚至无法标定。 特别要注意易燃易爆气体的限速规定。本公司推荐用户优先选择 c、d、e、f 流速档。



3.1.2 对于在线式（即带取样管式）流量计，流量范围按管径分档，见下表。

注：1.流量是对空气、氮气等接近理想气体的气体而言。其它气体或不属于上表所列管径的，请与本公司协商决定。

2.上表所列为用户根据工况流量需要选择对应的管道通径。如管道通径已经确定，则可选择适当的流量范围。 “z佳流量测量范围”是指在“Z大可测流量范围”内，流量计测量精度一段范围。“流量测量范围”的测量精度为：±1.0 % F.S；“Z大可测流量范围”的测量精度为：±1.5 % F.S。

3.建议：用户在确定满刻度时可将常用流量×2 作为满刻度值。满刻度值应在表一所列的“对应刻度流量范围”内。如超限请与本公司协商

精度：a．±1.0 % F.S b．±1.5 % F.S c．±2.0 % F.S

防爆等级：Ex dⅡCT2 ~T6 防爆合格证号：GYB16.1882X

被测气体范围：乙炔气除外的其它气体均可测量。（测量氧气的用户应注意氧气的流速和清洁度！爆炸性气体如氢气等 请注意气体的安全流速！）

工作压力：0 ~ 1.0MPa 0 ~ 2.5MPa 0 ~ 4.5MPa

介质温度：-10 ~ +100℃ -10 ~ +200℃ -10 ~ +300℃

使用环境温度：-10 ~ +55℃

供电电源：24V DC±10 %，≥350mA 220V AC（非防爆环境可用）。

输出信号：标配：4 ~ 20mA DC；选配：RS485、HART

显示（LCD）： 瞬时流量z大7 位； b．累积流量 10 位。（配用远传控制室安装的智能流量积算仪，瞬时流量整 5 位、累积流量整 13 位显示。现场流量计一般无显示或只带瞬时流量显示，以免两个累积量久而产生偏差，令用户莫衷一是）
