依博罗
型号
Q941F
材质
碳钢
连接形式
法兰
结构形式
浮动球球阀
3C阀门类别
工业
订货号
Q941F
货号
Q941F
公称通径
50mm
适用介质
蒸汽
压力环境
常压
工作温度
高温
展开

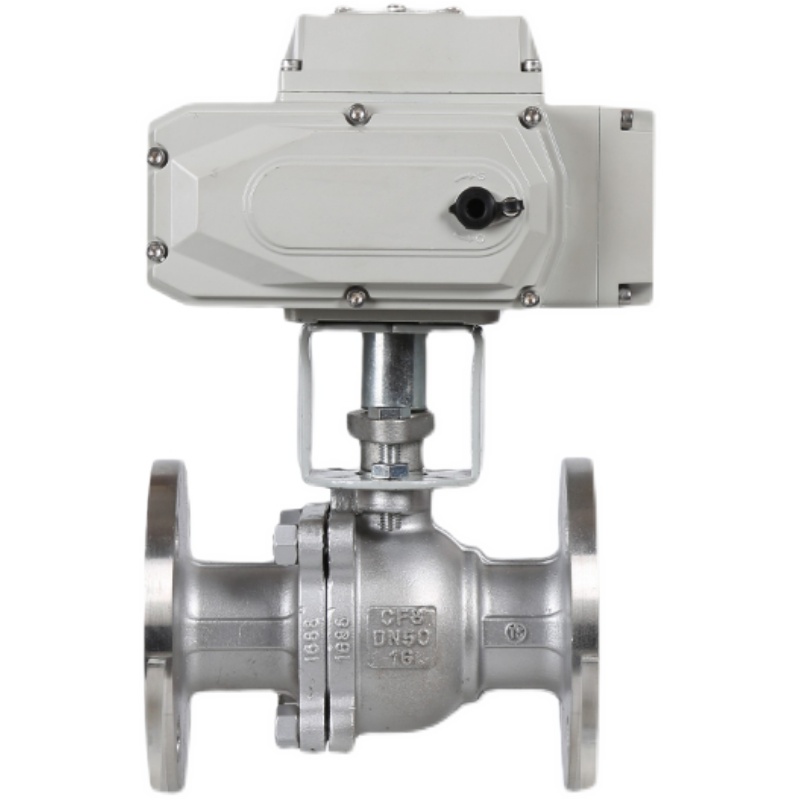

碳钢电动球阀dn50法兰高温油蒸汽温控开关调节阀Q941F水阀 碳钢电动球阀
电动法兰球阀主要用于截断或接通管路中的介质，亦可用于流体的调节与控制，它与其它阀类相比，具有以下一些优点。
1，流体阻力小、球阀是所有阀类中流体阻力zui小的一种，即使是缩径球阀，其流体阻力也相当小。
2，止推轴承减小阀杆摩擦力矩，可使阀杆长期操作平衡灵活。
3，阀座密封性能好，采用聚四氟YIXI等材料制成的密封圈，结构易于密封，而且球阀的阀封能力随着介质压力的增设而增大。
4，阀杆密封可靠，由于阀杆只作旋转运动而不做升降运动，阀杆的填料密封不易破坏，且密封能力随着介质的压力增设而增大。
5，由于聚四氟YIXI等材料具有良好的自润滑性，与球体的摩擦损失小，帮球阀的使用寿命长。
6，下装式阀杆和阀杆头部凸阶防止阀杆喷出，如火灾造成阀杆密封破坏，凸阶与阀体间还可形成金属接触，确保阀杆密封。
Q941F/PPL型不锈钢电动球阀是一种转角为90°的旋转类阀门,密封性能优良,流量系数大,流阻系数小,结构简单,使用寿命长,便于维修。配用电缸式执行机构。产品***应用于化工、石油、轻纺、电力、食品制药、制冷、造纸行业的系统控制。
电动球阀性能参数:
公称通径DN（mm）
DN15～DN400
公称压力
1.6、4.0、6.4MPa、ANSI150、300（Lb）、JIS10、20K
适用介质
水、介质等
介质温度
-40～ 180℃ -40～ 350℃
泄漏量
0符合ANSIB16.104 5级标准
球体转角
90°
阀体材制质
A105、F304、F316、WCB、FZG1Cr18 Ni9Ti、ZG1Cr18 Ni12Mo2Ti、CF8、CF8M、CF3M
阀座材料
聚四氟YIXI（常温）、特制PPL（高温）
防爆级组
dⅡBT4（d2c ）（可供普通型、防爆型二种规格）
固有可调比 R
100:1
电动球阀流量特性Kv值:
公称通径
（DN）
不同开度角下的Kv值
10°
20°
30°
40°
50°
60°
70°
80°
90°
50
2
4
9
17
32
60
97
151
215
80
6
11
22
44
83
155
250
389
550
100
9
18
34
71
133
248
398
620
890
150
20
40
80
160
300
560
900
1400
2000
200
36
72
143
286
737
1002
1611
2506
3580
250
57
113
226
453
848
1582
2253
3955
5650
300
81
163
325
651
1220
2278
3661
5695
8100
350
110
221
443
885
1750
3541
5311
7967
10950
400
150
303
605
1113
2424
4850
7275
10910
15300
