搏力谋BELIMO

驱动方式

电子

连接形式

法兰

压力环境类型

未知

压力环境

常压

工作温度区间

60度

适用介质

水

执行质量标准

德标

类型(通道位置)

二通式

规格

DN15-200

加工定制

否

可售卖地

全国

材质

铝合金

型号

电动蝶阀执行器

　　

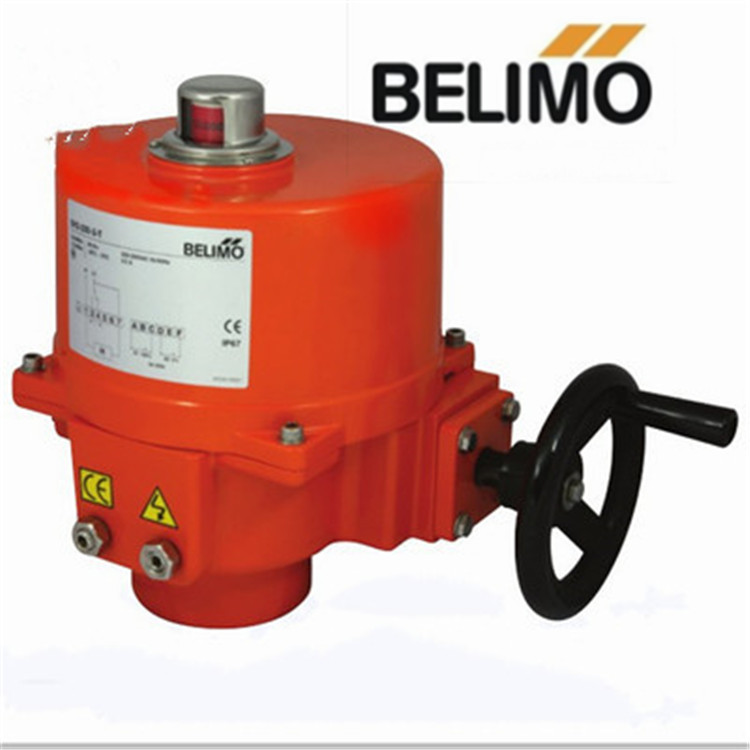

　　SY3 24/230U-3 - T系列大扭矩多功能开关型三态型执行器是搏力谋专为DN200的蝶阀而研发生产的电动执行器，性能高度可靠，执行器具有全行程自动过载保护功能，无需限位开关，运行至终点自行停止。安装简便，仅需一个螺栓便可直接安装。



　　扭矩 150NM



　　额定电压 AC 24V ± 10%



　　SY -3-T, SY -SR-T AC 230V ± 10%



　　额定电压范围 AC 21.6 26.4V



　　SY -3-T, SY -SR-T 207 253V



　　连接电缆 ?”电缆接头，螺纹连接端子



　　电机保护 绝缘等级H (SY1), 绝缘等级F (SY2 12)



　　齿轮组 高合金钢齿轮组



　　灵敏度 200mV



　　旋转角度 90° (电子限位), 大 95° (手动操作)



　　位置指示 圆顶状位置指示



　　辅助开关 2xSPDT 3A, AC 230V(SY1); 2xSPDT 5A, AC 230V(SY2 12)



　　运行环境温度 -20 +60°C



　　湿度 5 95% 相对湿度，无结露



　　电气防护等级 IP67



　　外壳材质 铸铝合金



　　EMC CE 按照 2004/108/EC



　　低压指令 CE 按照 2006/95/EC
