产品特点
1、 使用220伏电压，占地小，耗电少，采用全封闭安全设计结构，提高观摩安全性的同时又保障机器的结构稳固性美观；
2、高强度树脂砂铸件，功能加大，5轴联动，配置YORNEW M5五轴联动数控系统，适用国际通用程序，故障自动检测报警功能、断电记忆功能；
3、配置精密高速主轴单元100-24000rpm，变频G指令控制主轴转速，主轴电机功率1.5Kw；
4、配置10工位斗笠式刀库，使用气压0.6 Mpa，可极大提高复杂产品的加工效率及加工精度；
5、采用C3级精密双螺母滚珠丝杆,经中周波热处理及精密研磨，各轴施以预拉减少热变形，定位及重覆精度高；
6、XYZAC轴采用伺服电机，移动速度8000mm/min；
7、机器采用雷尼绍激光干涉仪精确检测，确保各轴精度背隙,保证定位精度；
8、带工冷冷却系统，配有5轴电子手脉三档可调极大地方便操作和对刀，机器配置有自动间歇润滑系统；
9、配有移动脚轮和水平脚垫，方便设备的移动与定位；

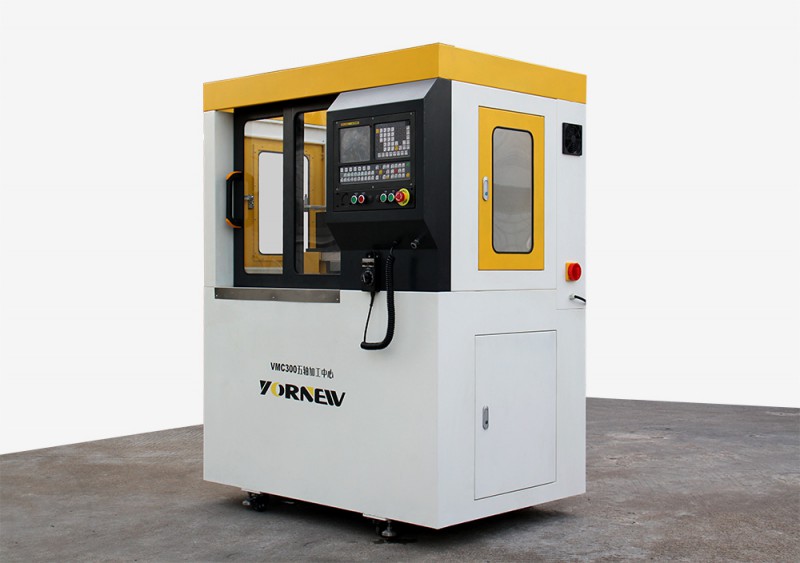

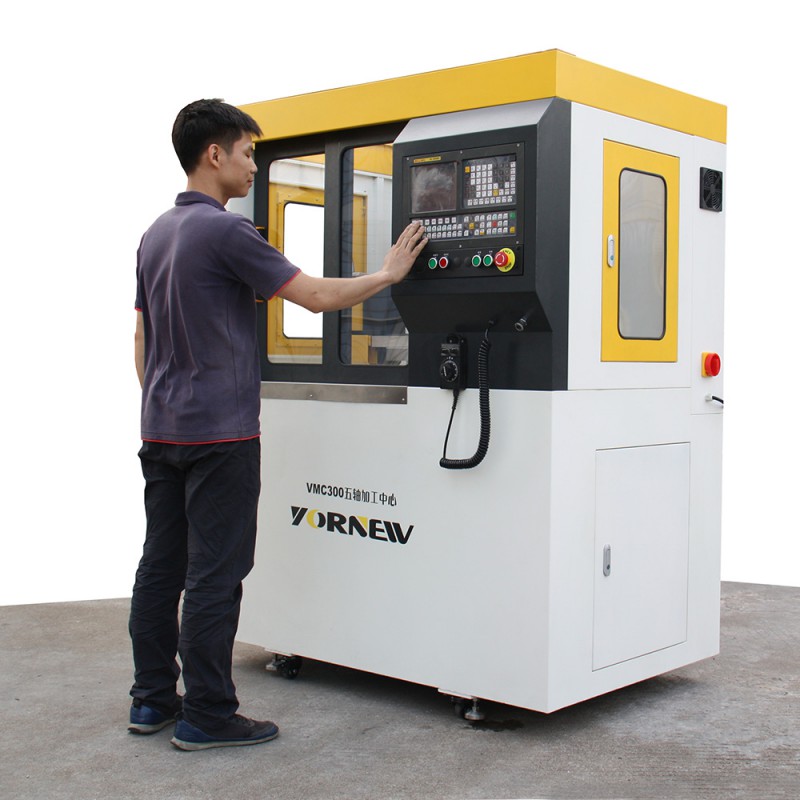

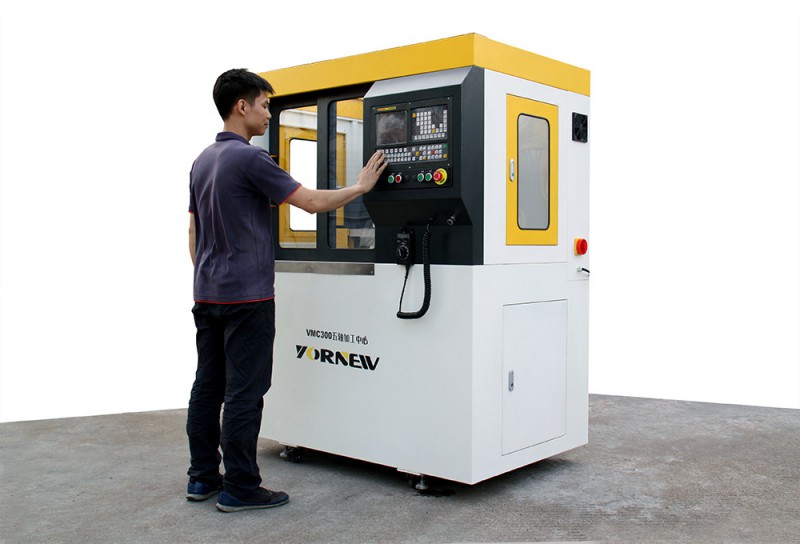

实验室用五轴数控加工中心技术参数
|
项目 |
单位 |
参数 |
||
|
整体结构 |
床身材料 |
套 |
灰铸铁HT250 |
|
|
机床外形尺寸 |
mm |
1360×990×1800 |
||
|
五轴工作台 加工范围 |
工作台尺寸 |
mm |
Ø110/450×160 |
|
|
工作台承重 |
Kg |
20 |
||
|
X轴行程 |
mm |
300 |
||
|
Y轴行程 |
175 |
|||
|
Z轴行程 |
270 |
|||
|
A轴行程 |
deg |
+30~-120° |
||
|
C轴行程 |
±360° |
|||
|
主轴 |
主轴锥孔 |
/ |
ISO20 |
|
|
转速（max) |
rpm |
24000内藏式 |
||
|
锥孔跳动精度 |
N·m |
2um |
||
|
功率 |
km |
1.5KW |
||
|
冷却 |
主轴冷却 |
/ |
水冷循环 |
|
|
工件冷却 |
/ |
水冷或风冷可选 |
||
|
刀库 |
刀具长度 |
mm |
100 |
|
|
刀库形式 |
/ |
斗笠式 |
||
|
刀库容量 |
把 |
10 |
||
|
换刀方式 |
/ |
固定位置 |
||
|
换刀时间 |
s |
8 |
||
|
数控系统 |
五轴联动系统 |
套 |
YORNEW M5 |
|
|
轴电机类型 |
XYZAC轴电机 |
/ |
XYZ轴750W伺服电机 AC 轴200W伺服电机
|
|
|
旋转轴 |
减速机构与减速比 |
/ |
A轴谐波减速100：1 C 轴谐波减速50：1
|
|
|
安全防护 |
便利性 |
/ |
带脚轮可移动 |
|
|
进给 |
切削进给速度范围 |
mm/min |
1-4000 |
|
|
快速移动速度 |
X轴 |
mm/min |
≥8000 |
|
|
Y轴 |
||||
|
Z轴 |
||||
|
A轴 |
rmp |
30 |
||
|
C轴 |
rmp |
60 |
||
|
定位精度 |
定位精度 |
X轴 |
mm |
≤0.03 |
|
Y轴 |
≤0.03 |
|||
|
Z轴 |
≤0.03 |
|||
|
A轴 |
″ |
±16 |
||
|
C轴 |
±12 |
|||
|
重复定位精度 |
X轴 |
mm |
≤0.02 |
|
|
Y轴 |
≤0.02 |
|||
|
Z轴 |
≤0.02 |
|||
|
A轴 |
″ |
±8 |
||
|
C轴 |
±6 |
|||
