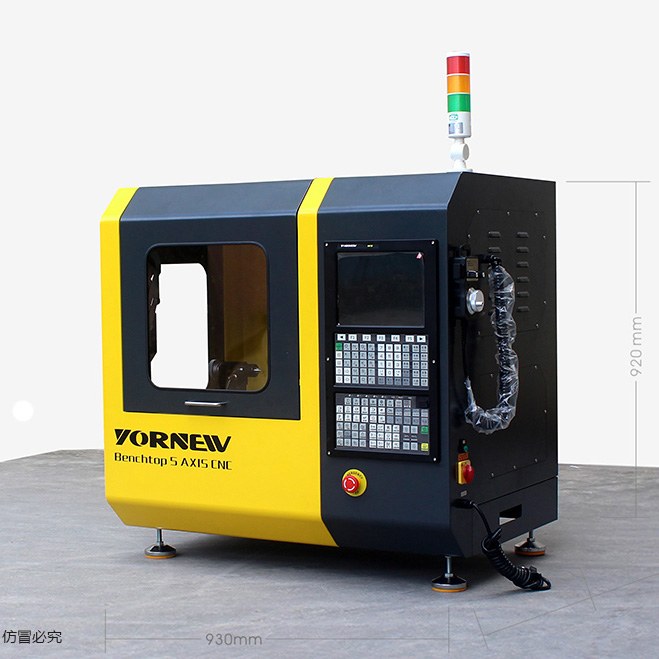

MX220实验室用五轴数控机床,主要用于职业院校、高校创客创新实验室等，进行五轴联动数控编程教学和实操培训等
状态:离线 发送信件
姓名:吴经理(先生)
电话:13652923051
手机:13652923051
传真:0757-25566186
地区:广东-佛山市
地址:广东省佛山市顺德区容桂华口工业区新发路11号B座
邮件:info@yornew.com
设备简介
MX220实验室用五轴数控机床是一款桌面式微型五轴联动数控机床，适用于小型精密五轴零件及各种各样的复杂零件加工；具有体积小、重量轻、搬运方便、操作灵活等优点；使用220伏电压，配置工业级五轴联动控制系统面板, 10英寸彩色液晶竖屏，带5轴三档电子手脉；机床具有X、Y、Z三个直线轴和两个旋转轴（B轴+C轴）五个坐标轴，X、Y、Z直线轴采用直线导轨，BC两个旋转轴采用谐波减速机，保证高精度和高稳定性；具有一次装夹、任意曲面加工、复合工艺加工等优势、操作便利；具有性价比高、性能稳定、故障率低、维护成本低等优点；
|
序号 |
项目内容 |
技术参数 |
|
1 |
床身及回转台 |
结构：铸铁立式结构，XYZ轴直线导轨，主轴立柱带动刀具移动 回转轴：BC轴摇篮式转台，高精度诣波减速机 |
|
2 |
全封闭防护罩，垂直升降门（气动门） |
|
|
3 |
工件冷却装置 |
冷却装置为内置风冷，使用0.6帕气压，M指令控制 |
|
4 |
线性轴精度 |
定位精度：0.02mm |
|
重复定位精度：0.01mm |
||
|
5 |
旋转轴精度 |
定位精度：16" |
|
重复定位精度：12" |
||
|
6 |
轴移动行程 |
X/Y/Z行程：220×120×200mm |
|
7 |
B轴行程：+30～-120° |
|
|
8 |
C轴行程：+/- N×360° |
|
|
10 |
机床主轴 |
主轴锥柄：MT3 |
|
11 |
主轴功率：750W |
|
|
12 |
主轴转速：3500rpm |
|
|
13 |
夹持刀具直径：Φ16mm |
|
|
14 |
工作台参数 |
工作台尺寸: Φ100/460×130mm |
|
15 |
工作台承重：15kg |
|
|
16 |
T型槽：12 mm/3 |
|
|
17 |
线性轴移动速度 |
X/Y/Z轴：2000mm/min |
|
18 |
回转轴移动速度 |
B/C轴：≥50r/min |
|
19 |
数控系统 |
YORNEW M5工业级五轴联动控制系统面板 |
|
20 |
电子手脉 |
5轴三档电子手脉 |
|
21 |
使用电压 |
AC220V/50H |
|
22 |
外形尺寸 |
930×750×920mm |
|
23 |
净重/毛重 |
180kg/220kg |
