UHMC/有恒 UHGF系列液体正圆齿轮流量计可定制具有显示累积流量、瞬时流量功能，可实现现场显示和远传控制。对于不同的测量介质(酸、碱、有机液、油品、食品等），流量计可以选用不同的材料（铝合金、不锈钢和316）制造，适用于化工、石油、医药、电力、冶金和食品等工业部门的流量计量工作。带通讯功能的流量计能与本公司的流量积算仪等仪表配套，便于集中检测，输出标准信号，作自动控制和数据处理等用，并可直接与计算机联网。

UHMC/有恒 UHGF系列液体正圆齿轮流量计可用于精密的连续或者间断的测量管道中液体的流量或瞬时流量。圆齿轮流量计适用于聚乙烯醇、树脂、重油、冷冻液等粘度较高介质的流量测量，通常较高液体粘度值可达10000Pa.s的流体介质。圆齿轮流量计重量轻、体积小、量程比宽，适用于计量符合变动大的液体流量，计量精度不会受压力和流量变化的影响，性能比较稳定，使用寿命长、流通能力大等特点。广泛运用于化工、石油、冶金、交通、食品加工、医药、国防、等部门对石油及石油制品，液体化学溶液等流体的精确流量计量。

UHMC/有恒 UHGF系列液体正圆齿轮流量计参数

型号	测量范围 l/H	K系数 P/L	较大压力Bar		温度	准确度	接口	外型尺寸
型号	测量范围 l/H	K系数 P/L	铝合金	不锈钢	温度	准确度	接口	外型尺寸
GF2	0.6-50	9770	150	400	-15-80℃	+/- 0.5% ( 量程1:10) +/- 1.0% （量程1:100）	G1/4	Φ84*65
GF4	5-250	4780	150	400	-15-80℃		G3/8	Φ84*67
GF6	10-500	2468	150	400	-15-80℃		G1/2	Φ84*67
GF10	50-1200	1280	150	400	-15-80℃		G1/2	Φ84*67
GF15	200-3000	126.75	150	400	-15-80℃		G3/4	Φ1169863.5
GF25	1000-12000	61.1	150	400	-15-80℃		G1-1/2	15811868
GF32	2000-20000	59.9	150	400	-15-80℃		G1-1/2	1581868

流量单位：L/h

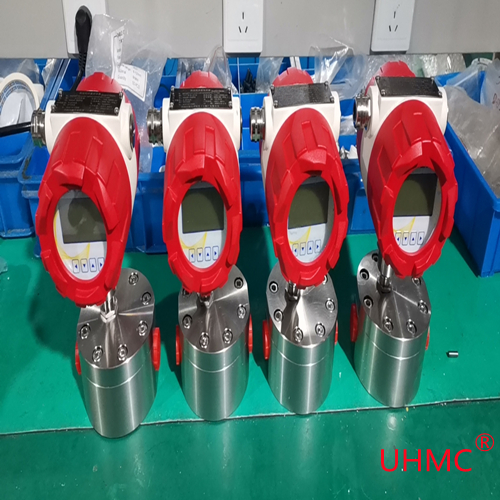

微信图片_20211123110456_副本

圆齿轮流量计的安装要求
1. 圆齿轮流量计安装现场位置尽可能避开温度高、机械振动大、磁场干扰强、腐蚀性强的环境，应选择易于维护维修的安装位置。
2. 传感器一般应要水平安装，必须用螺丝将传感器固定安装在装配体上。如果必须垂直安装则流体的流动方向必须向上，液体应充满管道，不得有气泡。
3. 传感器的上游侧应有20倍公称通径的长度直管段货安装整流器，下游应有5倍公称通径长度的直管段。
4. 仪表传感器的种类附件在安装时，基中心线应对准管道中心线，连接处的密封垫不可突入液体内。
5. 需要安装流量调节阀时，必须在传感器的下游侧安装。
6. 在新的管道上安装传感器时，为避免管道中的杂质进入传感器，建议在传感器上游安装过滤器。
7. 为了检修时不影响液体的正常传输，应在传感器的安装处安装旁通管道。
8. 传感器与显示仪表之间的连接应采用屏蔽电缆，传输电缆的屏蔽层在显示仪表端一点接地。
