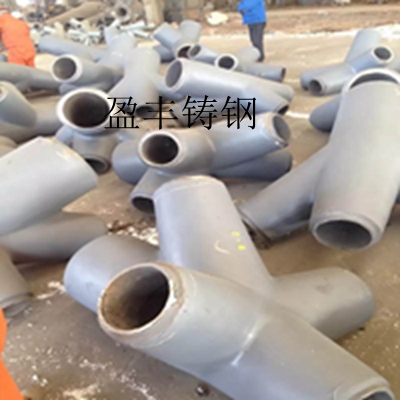

1.铸钢节点的生产工艺



钢结构铸钢节点的生产工艺主要包括铸钢件的铸造、热处理、后处置三个方面。

1铸钢节点的铸造工艺

铸造工艺的基本过程为制模→造型→冶炼→浇注。模型的设计与制作是节点铸造的关键方法。模型的制作过程中，应严格控制模型各部分的尺寸、角度及外表光洁度。为提高铸件的尺寸精度及易于清理，通常采用外表稳定性较高的型砂造型工艺。同时为了增加型砂抵抗金属液的冲刷和侵蚀作用，防止铸件外表发生粘砂，对铸型外表应涂刷合适的涂料。

目前铸钢件的材质牌号通常参照德国规范，该标准对SP含量限制非常严格。为确保材质的化学成份符合设计要求，冶炼过程中不只需控制炼钢原料的质量，采用优质中小废钢，而且炼钢熔清后，应抓紧造渣、流渣，以利于低温去磷；同时需加强还原期的脱S操作。

钢水的浇注要确保进入型腔的钢液平稳，有合适的上升速度，不出现涡流现象。对于铸件中厚度较薄部位，应将钢水浇遍，以防钢水凝固后出现空洞，严重影响节点的受力性能。



2铸钢节点的热处理

为了提高铸钢件的机械性能以及消除铸造过程中引起的铸造应力，对铸钢件应进行热处理。铸钢件的热处置主要受温度和时间的影

3铸钢节点的后处理

铸钢件的后处置过程主要包括：清砂→切割浇冒口→补焊→打磨→抛丸→防锈处理等。



2铸钢节点的质量控制与焊接



1铸钢节点的质量控制

质量控制是生产合格铸件的基本保证。为确保铸钢节点的质量，节点的生产及装置过程中主要进行以下几方面的检测。

a.目前，国选用铸钢材质时所遵循的规范为德国DIN17182制作时采用国内钢材，因此对其化学成份应进行严格检验，并提供相应的化学成份演讲。

b.将浇铸钢件的同炉铁水制成规范试件，进行力学性能检验，提供机械性能演讲。

c.对铸件进行无损探伤检测，方法主要为磁粉探伤与射线探伤。

d.用二维坐标仪对铸钢节点的几何尺寸及空间位置进行检测，并根据丈量结果在铸钢件上标出定位线，以利十节点的装置。

e.对铸钢件的铸造内外侧倒角、外表粗糙度进行检测。



2铸钢节点的焊接

铸钢节点与钢管的焊接为两种不同材质的焊接，为了确保焊接质量，不只要严格控制铸钢材质中CSP含量，而且对焊条选择、焊接工艺都要进行严格评定。焊条主要根据铸钢节点与钢管的材质性能选择，焊条在使用前应进行烘干处置。焊接工艺主要从试件组对、试件校正、预留焊接收缩量、焊接定位、焊前防护、清理、预热、焊接、保温、检验等工序进行严格控制。

铸钢节点的诸多优势已为国内外的大量工程实践所证实。该节点由于在厂内整体浇铸，不只可根据建筑与结构的需求铸造出各种复杂的外形，而且可免去相贯线切割及重叠焊缝焊接引起的应力集中，因此节点在不同结构形式、不同跨度
