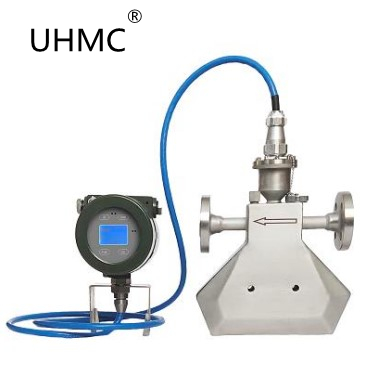

高粘度高温高压UH-CMF科氏力质量流量计上海质量流量计厂家

高粘度高温高压UH-CMF科氏力质量流量计上海质量流量计厂家

2023-02-20 10:55 浏览:143

价格:￥0.00/台
品牌:UHMC/有恒
型号:UHCMF型
包装:硬纸箱包装/木箱
联系方式:17717554469
起订:1台
供应:999台
发货:3天内

联系方式

公司:上海有恒测控技术有限公司
状态:离线发送信件
姓名:汪工(女士)
职位:销售推广专员
电话:17717557919
手机:17717557919
传真:上海有恒测控技术有限公司
地区:上海
地址:上海市奉贤区程普路377号
邮编:201499
邮件:3276827073@qq.com

高粘度高温高压UH-CMF科氏力质量流量计上海质量流量计厂家——上海有恒测控技术有限公司：公司位于上海市奉贤区，是一家集研发，生产制造和销售服务为一体的现代化企业。公司实力雄厚，重信用、守合同，生产的热式气体质量流量计、涡街流量计、电磁流量计、明渠流量计、涡轮流量计、金属管浮子流量计、椭圆齿轮流量计、超声波流量计、差压式流量计、超声波液位计、雷达料位计、磁翻板液位计、投入式液位计、压力差压变送器、扩散硅压力变送器、双金属温度计、温度传感器、压力表、智能流量积算仪、智能单光柱测控仪拥有质量保证，并以核潜艇般的姿态，逐步朝着具有实力、专业、现代化的企业前进，以多品种经营特色和薄利多销的原则，赢得了广大客户的信任。　　

高粘度高温高压UH-CMF科氏力质量流量计上海质量流量计厂家：科里奥利质量流量计简称科氏力流量计，是一种利用流体在振动管道中流动时产生与质量流量成正比的科里奥利力原理来直接测量质量流量的装置，由流量检测元件和转换器组成。科里奥利质量流量计实现了质量流量的直接测量，具有高精度，可测多重介质和多个工艺参数的特点，广泛应用于石化，制药，食品等行业。工作原理是利用流体在直线运动的同时处于一旋转系中，产生与质量流量成正比的科里奥利力原理制成的一种直接式质量流量仪表，也是一种高精度质量流量测量仪表。科里奥利质量流量计质量测量的原理是牛顿第二定律。当流体在振动管中流动时，将产生与质量流量成正比的科里奥利力。当没有流体流过时，振动管不产生扭曲，振动管两侧电磁信号检测器检测到的信号是同相位的；当有流体经过时，振动管在力矩作用下产生扭曲，两检测器间将存在相位差。变送器测量左右检测信号之间的滞后时间，这个时间差乘上流量标定系数就可确定质量流量。科里奥利质量流量计的密度测量原理是振动频率与流体密度的平方根成反比，通过测量振动频率确定流体密度。所以质量流量计即可实现对流体质量流量的测量，又可实现对流体密度的测量。

UHCMF型科氏力质量流量计的选型技术规格

1、传感器型号

选型表
		XXX	X	X	X	X	X	X	X
口径(mm)	公称通径	003~200
公称压力	0.6MPa		A
	1.0MPa		B
	1.6MPa		C
	2.5MPa		D
	4.0MPa		E
	其他		F
连接方式	法兰			1
	卡箍(卫生型)			2
	螺纹			3
	其他			4
精度	0.1				H
	0.15				I
	0.2				G
	0.5				K
	其他				L
介质温度	-200℃～200℃					6
	-50℃～200℃					7
	-50℃～300℃					8
	其他					9
安装方式	分体						F
	一体						W
	其他						T
法兰标准及等级	DIN PN6							0
	DIN PN10							1
	DIN PN16							2
	DIN PN25							3
	DIN PN40							4
	DIN PN60							5
	ANSI 150#							6
	ANSI 300#							7
	ANSI 600#							8
	JIS 5K							9
	JIS 10K							A
	JIS 16K							B
	JIS 20K							C
	JIS 30K							D
	HG20592-2009 PN2.5							E
	HG20592-2009 PN6							F
	HG20592-2009 PN10							G
	HG20592-2009 PN16							H
	HG20592-2009 PN25							I
	HG20592-2009 PN40							J
	HG20592-2009 PN63							K
	HG20615-2009 Class150							L
	HG20615-2009 Class300							M
	HG20615-2009 Class600							N
	HG20615-2009 Class900							O
	HG20615-2009 Class1500							P
	GB9113-2010 PN2.5							Q
	GB9113-2010 PN6							R
	GB9113-2010 PN10							S
	GB9113-2010 PN16							T
	GB9113-2010 PN25							U
	GB9113-2010 PN40							V
	GB9113-2010 PN63							W
	其他							X
传感器类别	高压型								P
	高温型								T
	低温型								L
	保温型								K
	标准型								空

微信图片_20220922150913_副本

2、转换器型号

选型表
		XXX	X	X	X	X	X
型号	转换器型号
供电电压	220VAC		A
	24VDC		B
	其他		C
输出方式	4～20mA,脉冲，RS485			1
	4～20mA,脉冲，Hart			2
	其他			3
防爆要求	防爆				H
	非防爆				I
	其他				G
电气接口	M20*1.5					6
	1/2 NPT					7
	3/4 NPT					8
	其他					9
语言	中文						L
	英文						M
	俄文						N

3、传感器规格及技术参数

（1）传感器规格、量程、零点稳定性表2.1

通径	流量范围	零点稳定性
mm	kg/h	kg/h 0.15% 0.1%
3	0～96～144	0.0144 0.012 0.0144
6	0～540～810	0.081 0.066 0.081
8	0～960～1440	0.144 0.12 0.144
10	0～1500～2250	0.225 0.18 0.225
15	0～3000～4500	0.45 0.42 0.45
20	0～6000～9000	0.9 0.78 0.9
25	0～9600～14400	1.44 1.35 1.44
32	0～18000～27000	2.7 2.4 2.7
40	0～30000～45000	4.5 3.6 4.5
50	0～48000～72000	7.2 6 7.2
80	0～120000～180000	18 16 18
100	0～192000～300000	30 27 30
150	0～360000	36 60 60

注：流量范围给出了两个参数，中间参数为标准流量范围，一般出厂检验按此量程进行检

验，同时也建议用户在此量程范围内选用仪表；后一个参数为保证传感器稳定工作的上限流量范围。

（2）流量（液体）测量精度：表2.2

流量计精度	测量误差	重复性
0.1%	±0.1% ±（零点稳定性/测量值）%	1/2测量误差%
0.15%	±0.15% ±（零点稳定性/测量值）%	1/2测量误差%
0.2%	±0.2% ±（零点稳定性/测量值）%	1/2测量误差%

（3）密度（液体）测量范围和精度

测量范围：0.3～3.000g/cm³ 测量精度：±0.002g/cm³

（4）温度测量范围和精度

测量范围：-200～350℃ 测量精度：±1℃

（5）被测介质工作温度：-200℃～350℃

标准型：-50～200℃

高温型：-50～350℃

低温型：-200～200℃

（6）适用环境温度：-40℃～60℃

（7）材质：测量管 316L 外壳 304

（8）工作压力：0～4.0MPa

注：传感器的实际耐压各规格不同，这里只是标准耐压。

（9）防爆标志：Ex d [ia]ⅡC T6 Gb
