价格:￥0.00/台
品牌:博耐斯
型号:J41F,J41F46
使用温度:常温
材质:铸铁，铸钢，锻钢，不锈钢等
起订:1台
发货:3天内

发送询价

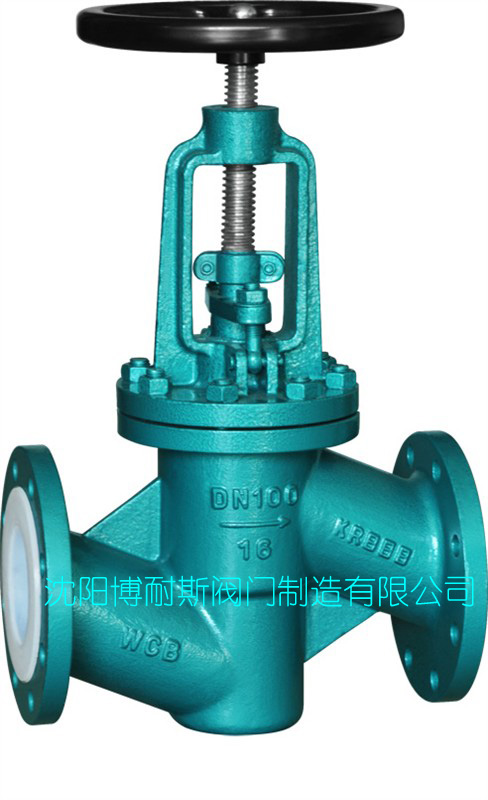

J41F直通式衬氟截止阀，抗腐蚀阀门，化工设备管道阀门
 J41F直通式衬氟截止阀原理作用：

博耐斯J41F衬氟截止阀的启闭件是塞形的阀瓣，密封上面呈平面或锥面，阀瓣沿阀座的中心线作直线运动；J41F衬氟截止阀阀杆开启或关闭行程相对较短，并具有切断动作，使得它适合作为介质的切断或调节及节流使用。

    衬氟截止阀截止阀属于强制密封式阀门，所以在阀门关闭时，需向阀瓣施加压力，以强制密封面不泄漏。从自密封的阀门出现后，截止阀的介质流向就改由阀瓣上方进入阀腔，这时在介质压力作用下，关阀门的力小，而开阀门的力大，阀杆的直径可以相应地减少；同时，在介质作用下，这种形式的阀门也较严密。

    博耐斯J41F直通式衬氟截止阀具有结构紧凑、启闭灵活、耐腐蚀性能强,被广泛应用在石油、化工等管路系统中做截断介质用,但需要强调的是氟塑料衬里的截止阀严禁用做流量调节,以免节流口处产生的高速介质流冲蚀破坏密封面。阀瓣与阀杆设计为一体结构,用以防止由于管路压力波动造成内件冲出阀体的可能性,结构紧凑,表面均匀包覆一层FEP。

024-62657366

J41F直通式衬氟截止阀性能特点：

设计制造：GB 12233/GB 12235

结构长度：GB 12221

法兰尺寸：JB78/JB79

压力实验：GB/T 13927

J41F直通式衬氟截止阀技术参数：

公称通径	DN15-DN350	适用温度	-10℃-180℃
公称压力	1.0Mpa-2.5Mpa	适用介质	酸、碱、盐、王水、有机酸等强腐蚀性介质

J41F直通式衬氟截止阀部件材质：

零件名称	灰铸铁	铸钢	不锈耐酸铸钢		超低碳不锈耐酸铸阀
	Z	C	P	R	PL	RL
阀体/端盖/闸板	HT250	WCB	CF8	CF8M	CF3	CF3M
阀杆	35	2Cr13	1Cr18Ni9	1Cr18Ni12Mo2Ti	00Cr18Ni10	00Cr17Ni14Mo2
衬里/阀座	PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶性4)
填料/压盖	WCB		CF8	CF8M	CF3	CF3M
填料	PTFE(F4)		PTFE(F4)		PTFE(F4)
活节螺栓	35		1Cr17Ni2		1Cr17Ni2
阀杆螺母	ZCuAI10Fe3		ZCuAI10Fe3		ZCuAI10Fe3
紧固螺母	45		1Cr17Ni2		1Cr18Ni9Ti
螺母			0Cr18Ni9		0Cr18Ni9

J41F直通式衬氟截止阀外形尺寸：



公称通径		标准值							参考值
DN(mm)	NPS	L	D	D1	D2	f	b	Z-φd	W	D0	H	WT(Kg)
		PN 1.6MPa
15	1/2	130	95	65	45	2	14	4-φ14	100	240	265	7
20	3/4	150	105	75	55	2	16	4-φ14	100	245	270	7.6
25	1	160	115	85	65	2	16	4-φ14	120	250	270	8.2
32	11/4	180	135	100	78	2	18	4-φ18	140	260	290	12
40	11/2	200	145	110	85	3	18	4-φ18	140	285	320	14
50	2	230	160	125	100	3	20	4-φ18	160	300	335	18
65	21/2	290	180	145	120	3	20	4-φ18	180	355	400	26
80	3	310	195	160	135	3	22	8-φ18	240	400	450	40
100	4	350	215	180	155	3	24	8-φ18	240	455	495	50
125	5	400	245	210	185	3	26	8-φ18	280	530	560	65
150	6	480	280	240	210	3	28	8-φ23	320	610	650	85
200	8	495	335	295	265	3	30	12-φ23	360	650	770	150
250	10	622	405	355	320	3	32	12-φ25	400	690	810	245
300	12	698	460	410	375	4	34	12-φ25	400	730	845	295

J41F直通式衬氟截止阀，抗腐蚀阀门，化工设备管道阀门微信：sy1668
