品牌:深圳市宏大电子设备有限公司
电源:220V50HZ
检测范围:电池参数检测
外观尺寸:300x300X100
起订:1台
供应:300台
发货:1天内
发送询价
联系方式
公司:深圳宏大超声波技术有限公司
状态:离线 发送信件
姓名:施忠强(先生)
职位:总经理
电话:13714233283
地区:广东-深圳市
地址:深圳市龙华区大浪街道宝山新村一区37栋
邮编:518109
邮件:496382180@qq.com
状态:离线 发送信件
姓名:施忠强(先生)
职位:总经理
电话:13714233283
地区:广东-深圳市
地址:深圳市龙华区大浪街道宝山新村一区37栋
邮编:518109
邮件:496382180@qq.com
欢迎阁下使用BTS-2002|2004电池综合测试仪,在您使用本产品前，请详细阅读此说明书，在使用过程中它会帮到您！用后请妥善保存以备日后参考之用！
如果您所购设备出现问题，应及时电话与我们联系，深圳市宏大电子设备有限公司将为您排除故障，保证您的生产正常进行！
功能概述
BTS-2002\2004电池综合测试仪所具有的基本功能包括：
1．电池静态参数快速检测。
1.1 电池电压检测（对于已经处于保护状态的锂电池，可自动唤醒）
1.2 电池内阻检测
1.3 电池可充电性能检测
1.4 电池可放电性能检测
1.5 电池过电流大小检测（仅针对锂电池）
1.6 电池短路保护功能检测（仅针对锂电池）
1.7 电池内部识别电阻1（或热敏电阻）检测
1.8 电池内部识别电阻2（或热敏电阻）检测
1.9 以上可检测数值大小的部分，可分别设定上限和下限加以快速筛选。
1.10 对于通讯码片的电池可进行通讯码测试（目前仅针对DS2502兼容码片）
2．电池容量检测。
针对所选择的电池类型和电池串联个数以及电池容量，自动选择合适的电压
和电流，进行一次完整的充电和放电测试，在放电过程中，计算电池的真实容
量，给电池的性能判别提供有力的参考依据。
3．可单独选择的电池充电功能。
选择此项功能，本测试仪可以作为一个多功能的智能充电器使用，针对各种类
型的各种组合方式可充电电池组充电(BTS-2004型号可对4节串联的锂
电池，12串的镍氢电池，6串的免维护电池进行快速充电），方便了电
池使用和测试的方便，在充电的同时，实时显示充电时间，以及己经充入的电
量（以mAH为单位显示）。
4．可单独选择的电池放电功能。
选择此项功能，本测试仪可以单独对一个电池作放电，同时控制放电截止电压，
避免了通常采用电子负载或者电阻放电带来的容易过放电的弊端，非常方便的
适合工厂对电池产品的测试，操作也很方便，只需要选择电池类型，电压和容
量就可以启动智能放电程序，对电池进行放电操作。
5．数控电流电压源功能。
选择此项功能，本仪器可作为一台精密数控直流电源使用，输出20V
(BTS-2004)或l0V (BTS-2002)，输出2A的直流电源，可以直接设定
输出电压和限制电流，可以很方便的用在电池充电、测试，以及给其他设
备供电的功能，扩大的仪器的适用范围。
6．数控电子负载功能。
选择此项功能，本仪器可作为一台精密电子负载使用，可以设定工作在恒流、
恒压、恒电阻、以及恒功率模式下运行，在恒压之外的运行模式下，还可以设
定截止电压(cut off),以方便电池的放电测量，可以让负载电压低于设定截止
电压的时候，自动切断工作电流，避免电池的深度放电对电池的损害。除此之
外，也可以将本仪器用于其他需要电子负载的场合，如充电器测试，开关电源
的老化测试等等。
7．电压和内阻表功能
选择此项功能，本仪器可以作为一个普通3位半数字电压表和数字毫欧表使
用，可以连续的指示输入电压和电池的内阻，以及附加的两个ID电阻值，可
以直接代替专用内阻表使用，用于快速的电池筛选和检测。
8．仪器校准功能
选择此项功能，可以在不开外壳的情况下，对仪器作校准处理，以随时保持较
高的测量精度，可以校准的项目包括：电压测量、内阻测量、充电电流测量、
放电电流测量等等，此项功能选择需要输入校准密码，避免无关人员的误操作。
9．读码功能（目前仅针对DS2502兼容码片，适用于所有MOTO手机电池）
选择此项功能，能够读出DS2502兼容码片的所有内部数据，可是实时观察任
何一个地址的数据，并看到最后的CRC校验数据，通过比较最后两个字节的
CRC校验数据，可以判断传输数据是否出错。

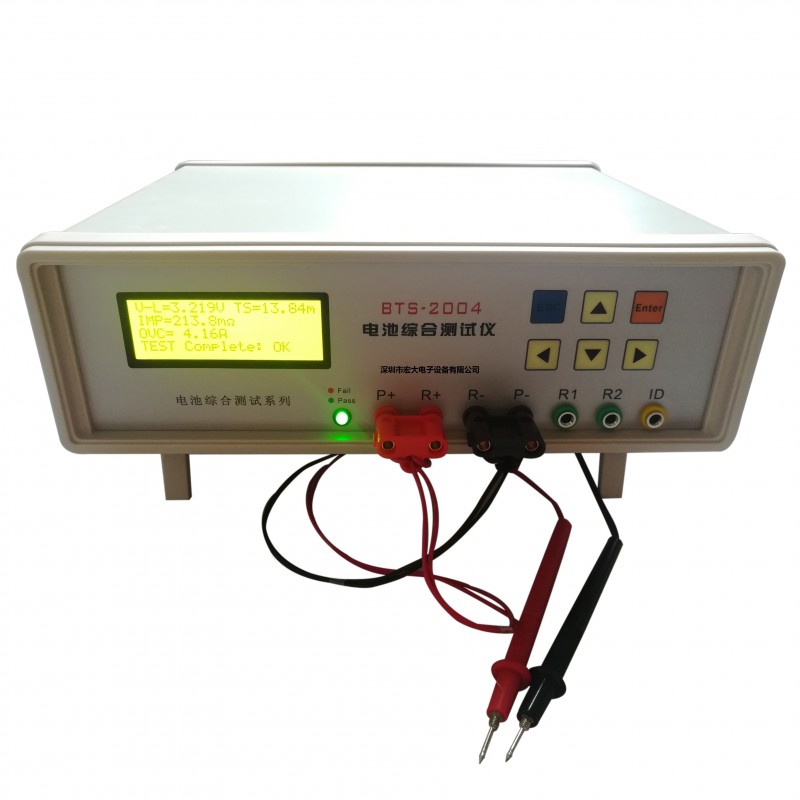

仪器外观
显示界面
本仪器的显示界面是一个大屏幕的LCD显示器，可同时显示4行20个数字或者英文
字符显示，能够同时显示的信息比较多。详细内容参见操作说明。
1．Static Test
2．Capacity Test
3．Battery charge
4．Battery discharge
操作界面
本仪器的输入界面是6个轻触按键，分别是向上键，向下键，左键（减少），右键（增
加），取消键（返回），确认键（开始/暂停）键。操作非常简单，各个按键的功能单一，任何人只要稍加熟悉，就可以熟练操作此仪器设备。如下图所示：
