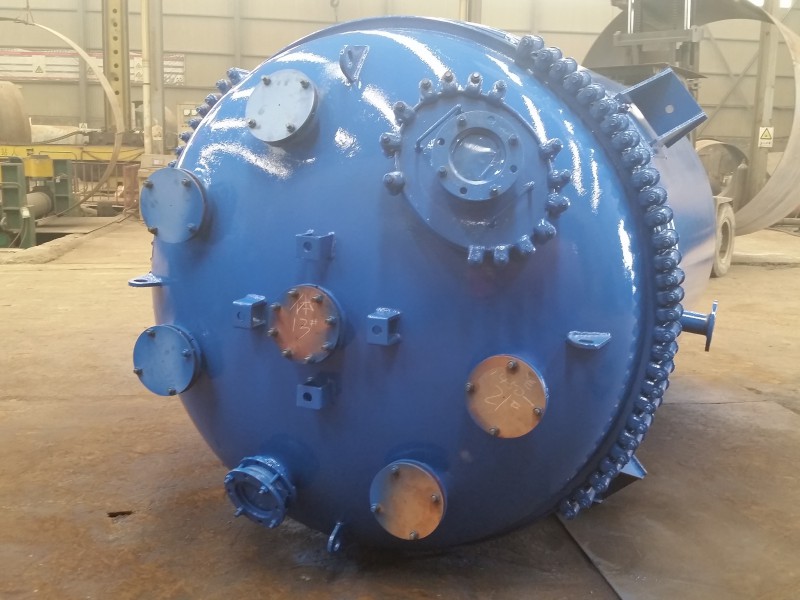

ZW型搪玻璃储罐，又称为卧式搪玻璃贮罐，卧式搪瓷储罐，卧式搪瓷贮罐等。是搪玻璃设备的一种。



　　一、概述：



　　ZW型搪玻璃储罐是将含高二氧化硅的玻璃，衬在钢制容器的内表面，经高温灼烧而牢固地密着于金属表面上成为复合材料制品。所以，它具有玻璃的稳定性和金属强度的双重优点，是一种优良的耐腐蚀设备。已广泛地应用于化工、石油、医药、农药、食品等工业。为了保证搪玻璃设备正常使用，现将其主要性能和安装、使用注意事项说明如下：



　　二、技术规范：



　　1、许用压力：



　　2、耐酸性：



　　对各种有机酸、无机酸、有机溶剂均有较好的抗蚀性。如将我厂生产的搪玻璃试样置于20%HCI溶液中煮沸48h，腐蚀速率为0.9lg/m2.d(优等品指标为1.0g/m2.d)。



　　3、耐碱性：



　　搪玻璃对碱性溶液抗蚀性较酸溶液差。但将我厂搪玻璃试??样置于1N氢氧化钠溶液腐蚀，试验温度80℃时间48h。腐蚀速率为6.76g/m2.d(优等品指标为7.0g/m2.d)。



　　4、操作温度：



　　搪玻璃设备加热和冷却时，应缓慢进行。我厂制造的搪玻璃设备使用温度为0-200℃，耐温急变性≥200℃。



　　5、瓷层厚度：



　　搪玻璃设备的瓷层厚度0.8-2.0mm，搪玻璃设备附件的瓷层厚度0.6-1.8mm。



　　6、耐压电：



　　搪玻璃具有良好的绝缘性，当搪玻璃在规定厚度内用20KV高频电火花检查瓷层时，高频电火花不能击穿瓷层。



　　7、耐冲击性：



　　玻璃层的内应力越小，弹性越好，硬度越大，抗弯抗压强度越高，则耐冲击就越好。我厂之玻璃层在规定厚度内，用直径30mm，重量112g钢球冲击时，其冲击功为282×10-3J(优等品指标为260×10-3J)。



　　三、安装、使用及维护：



　　1、吊装时应用胶板等软垫将瓷面保护好，一切工具工件不得与瓷面接触或碰撞，以免损坏瓷面。



　　2、在搬运不带包装箱的设备时，只能使设备的罐耳、支脚受力，不许接管、管箍、卡子等易损部件受力，要轻起轻放，避免震动和碰撞，搬运时不应滚动或用撬杠撬。



　　3、凡已搪瓷之铁胎，外壁均不得施焊。



　　4、凡搪瓷之各部件结合处，均应根据反应介质或温度选择柔韧、耐蚀、耐温、宽度厚度适宜的垫片。采用石棉橡胶垫片，一般罐体与罐盖结合处为：厚度≥15mm，宽度15-40mm;接管处为：厚度≥8mm，宽度15-30mm。



　　5、在使用中要注意各法兰联接处的密封情况，如发现泄漏立即采取措施，如遇酸类速用碱液中和水洗。



　　6、搪玻璃设备不宜应用于下列介质的贮存和反应，否则将会因腐蚀而较快地损坏：



　　⑴任何浓度和温度的氢氟酸;



　　⑵PH>12且温度大于100℃之碱性介质;



　　⑶浓度大于30%，温度高于180℃之磷酸;



　　⑷酸碱交替之反应;



　　⑸含氟离子的其他介质。



　　7、进入罐内检修设备时，应在罐底铺上软垫，以免工具落入，并须穿胶底鞋(胶鞋、塑料鞋)以免损伤瓷面。



　　8、如遇出料口堵塞，不应用金属工具铲打，可用木棒或其他软质物件疏通。



　　9、使用过程应定期进行检查，如遇放出之物料内发现搪玻璃碎屑，应立即进行检查，研究原因找出措施，经修补后方可使用。粘结在罐内表面上的物料应及时清洗，清洗时不应用金属工具，以防损坏玻璃衬里。



　　搪玻璃设备是将含硅量高的瓷釉涂于金属表面，通过950℃搪烧，使瓷釉密着于金属铁胎表面制成。因此，它具有类似玻璃的化学稳定性和金属强度的双重优点。



　　搪玻璃设备广泛适用于化工、医药、染料、农药、有机合成、石油、食品制造和国防工业等工业生产和科学研究中的反应、蒸发、浓缩、合成、萃取、聚合、皂化、矿化、氯化、硝化等，以代替昂贵的不锈钢和有色金属。耐腐蚀性：对于各种浓度的无机酸、有机酸、有机溶剂及弱碱等介质均有极强的抗腐性。但对于强碱、氢氟酸及含氟离子介质，以及温度大于180℃，浓度大于30%的磷酸等不适用。
