意大利GEMINI避雷针_ATR先导放电避雷针
2019-03-25 10:10  浏览:542
价格:￥8000.00/支
品牌:意大利GEMINI
起订:1支
供应:20支
发货:3天内
立即购买
联系方式
公司:深圳市鑫灿电子有限公司
状态:离线 发送信件
姓名:李先生(先生)
职位:经理
电话:0755-88834928
手机:13058066058
传真:0755-88834938
地区:广东-深圳市
地址:深圳市福田中心区福华三路恒运豪庭2栋19D
邮编:518033
邮件:1002196429@qq.com
 GEMINI LIGHTNING PROTECTION PRODUCT,INC.拥有超过30年丰富经验和一支强大的由意大利、法国、美国最著名大学和研究机构组成的工程师队伍，使GEMINI成为雷电保护装置的专家。不论在意大利、欧洲以至全世界各地，GEMINI雷电接闪器经过多年雷电洗礼的成功保护，GEMINI目前正全力推出其最新研究成果 ATR系列先导放电避雷针。

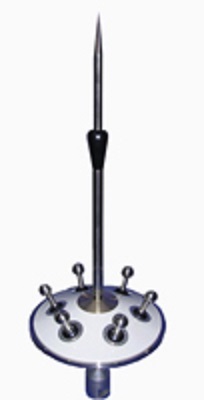

意大利GEMINI避雷针       ATR先导放电避雷针            ATR避雷针

产品型号 ATR3000            产品型号 ATR5000         产品型号 ATR6000
国际货号 07-001                 国际货号 07-002             国际货号 07-003

产品规格

尺寸（㎜）：高×圆盘直径×下端连接公螺纹
直径＝705×260×27
重量（kg）：5

产品特点

1. 非电子装置、机械式自我激活；
2. 严格的质量选材，确保雷击后防护质量不会改变；
3. 10/350μs雷电流产生的LEMP经过雷电波缓冲装置LBD和 陡 波整流器HCS不会对避雷针造成损害；
4. 不同的抢先时间形成多规格保护半径；
5. 独特的外观造型为被保护标的物增添艺术效果；
6. 产品通过高压实验室进行测试及检定；
7. 防腐防锈经久耐用无需维护。

在试验时实际施加的250微秒波形下，被测避雷针的提前放电时间为23.2微秒，根据法国标准NF C 17102给出的方法，折换到650微秒波形下的提前放电时间为78微秒。计算保护范围时，法国标准NF C 17102封顶的提前放电时间为650微秒波形下60微秒，该ESE针的提前放电时间已经大于60微秒。

保护半径 (Rp) 计算公式

根据法国 NFC17-102 标准规定，避雷针针尖应高于被保护物水平面 ( 天面 )2m 以上，保护半径由三个因素 ( 架针高度 h ，建筑物保护类别和避雷针型号 ) 决定。当架针高度 h ≥ 5m 时，保护半径可按以下公式进行计算：

R p --- 保护天面上的水平保护半径 ( m )
h --- 被保护天面至避雷针针尖高度 ( m )
D --- 电击距离 ( 滚球半径 ) ( m )
ΔL --- 为 ESE 的上行抢先距离 ( m ) ， ΔL = ΔV × ΔT

ΔV --- 先导传播速度系数 ( m/μs ) 根据试验数据测定 ΔV = 1 m/μs
