西班牙 INGESCO 防雷公司简介

位于西班牙BARCELONA的INGESCO是一家专业从事于避雷针生产的制造商。该公司具有30年的研究、开发及生产的经验，拥有UNIVERSITY OF TOULOUSE（法国）、UNIVERSIDAD AUTonOMA DE BELLATERRA（西班牙）及研究机构组织的工程、测试及开发人员，在 避雷产品的开发、设计、生产、工程施工、维护等方面都有丰富的经验。先进的开发技术及高压研究试验室为先进的产品提供了高质量的保证，INGESCO公司已获得ISO9002认证，并推出新一代的主动式早期放电避雷针PDC系列，该产品拥有UNE 21.186、CEI 1024-1、NFC-17 102认证。

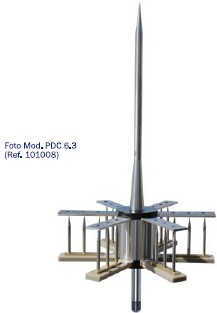

INGESCO避雷针

一、INGESCO主动式早期放电避雷针PDC系列工作原理 　

   PDC系列避雷针主要由激发器EXCITERS从自然界的电场中吸收并贮存能量，反射器Deflector及避雷器针尖与大地有良好的电气连接，处于等电位状态。所以通常情况下，激发器与发射器之间有电场强度，每当雷闪发生前，电场强度会迅猛增大，激发器与反应器之间的电位差大致相当于雷云与大地之间的电位，它们之间的电压降迅速增加会造成尖端打火，并使尖端周围的空气离子化，形成尖端放电现象。
避雷针的中央收集杆和激发器EXCITERS之间的电场迅速增加而造成尖端产生的空气离子化可于极短及准确的时间内放电，因大量电离子的存在，从而使自然的Corona效应减低，产生一预期上行放电通道，可迅速/安全地将雷电截击及安全地泄放到大地。


INGESCO主动式早期放电避雷针（先导避雷针）工作原理

二、西班牙INGESCO避雷针产品特点

• Ingesco避雷针共有四种型号，PDC3.1、PDC3.3、PDC4.3、PDC5.3、PDC6.3，均由不锈钢材料制成，对应于不同的保护范围。其优点有：
  · 非电子式，长寿命
  · 雷击后防护质量不会改变
  · 无电子系统不会因浪涌冲击将其损坏
  · 不同保护半径的型号选择
  · 完全主动式引雷系统
  · 当有闪电时，才会自我激活
  · 避雷针外形美观
  · 安全可靠，由国际知名的高压实验室进行测试及检定
  · 防雷系统无需维护

三、 西班牙INGESCO提前放电避雷针（先导避雷针）内部构造示意图




四、 西班牙INGESCO避雷针测试证书

所有INGESCO产品均符合国际测试， INGESCO 公司拥有符合ISO9002的生产系统，PDC系统系列ESE避雷针的设计、生产及测试，符合国际标准，如：UNE21.186、CEI 1024-1、NFC-17 102。
INGESCO 投资千万的测试设备及高压实验室，用作△T evalUATION测试。

五、西班牙INGESCO避雷针产品型号

避雷针型号	提前放电时间△T
>PDC3.1避雷针	>14微秒
>PDC3.3避雷针	>25微秒
>PDC4.3避雷针	>34微秒
>PDC5.3避雷针	>43微秒
>PDC6.3避雷针	>52微秒

△T：根据法国国家防雷标准NFC17-102规定的先导避雷针启动抢先时间，实际测试值大于规定值

不同型号不同安装高度的西班牙避雷针对各类防雷建筑物的 防雷保护半径(Rp)
INGESCO避雷 针安装高度	h=避雷针高于被保护物的水平高度(m)
	5	6	7	8	10	15	20	45	60
第一类防雷建筑物
PDC3.1避雷针	22	22	23	23	25	25	25	-	-
PDC3.3避雷针	42	42	43	43	43	44	45	-	-
PDC4.3避雷针	51	51	52	52	53	53	54	-	-
PDC5.3避雷针	61	61	61	61	62	62	63	-	-
PDC6.3避雷针	70	70	70	70	71	71	72	-	-
第二类防雷建筑物
PDC3.1避雷针	44	44	46	47	48	51	59	-	-
PDC3.3避雷针	57	58	59	60	63	65	70	-	-
PDC4.3避雷针	68	69	69	70	73	74	79	-	-
PDC5.3避雷针	78	79	79	80	82	84	88	-	-
PDC6.3避雷针	88	89	89	90	92	93	97	-	-
第三类防雷建筑物
PDC3.1避雷针	50	50	52	52	55	59	74	-	-
PDC3.3避雷针	64	67	68	72	75	83	85	-	-
PDC4.3避雷针	76	78	79	82	85	92	94	-	-
PDC5.3避雷针	87	88	90	92	94	101	103	-	-
PDC6.3避雷针	97	99	100	102	104	110	112	-	-

避雷针保护半径计算公式：
INGESCO主动提前期放电避雷针保护半径的计算公式
设INGESCO的启动抢先时间为ΔT则上行先导的抢先距离ΔL=V*ΔT
根据NFC-17-102标准所提供的计算方法，保护半径Rp按如下公式计算：

D电击距离，它取决于被保护建筑物的级别，对于I、II、III类保护对象， D值分别为20m，45m,60m。
h为避雷针顶端到被保护平面的高度。
ΔT由评估测试并计算得出
