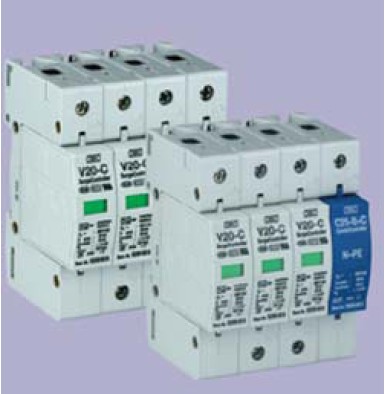

产品名称：C 级电源防雷器 V 20-C, V 20-C/3+NPE 状态:离线 发送信件
姓名:李先生(先生)
职位:经理
电话:0755-88834928
手机:13058066058
传真:0755-88834938
地区:广东-深圳市
地址:深圳市福田中心区福华三路恒运豪庭2栋19D
邮编:518033
邮件:1002196429@qq.com
产品编号：Pro2009491581
产品型号：V 20-C, V 20-C/3+NPE
更新时间：2009.04.09
浏览次数：2322
特性 V 20-C 使用优点
| 电量金属氧化物压敏电阻 | 保护器可以应付频繁的动作,寿命长 |
| 可插拔式部件 | 保护器模块可以带电插拔进行测试或更换 |
| 1到4片的底座之间已连接进行 | 通过带标志端子,安装简单 |
| 热感断路器和视窗指示装置 |
对保护器的工作状态一目了然 |
| 带NPE火花间隙模块的保护器 | 使用范围（TN-C-S TN-S TT It），结构更安全 |
| C 25-B+C/NPE具有反向插入保护 | 保护器模块简单、专业的安装 |
功能和应用领域
根据DIN VDE 0675,Part 6(Draft 11.89)A1,A2的要求，浪涌保护器V 20-C是属于C级的电涌保护器。它保护电气设备免受各种电压浪涌的危害。可提供从单模块到4模块的不同型号。
型号V 20-C/3+NPE（C级）是用于TN-C-S、TN-S、TT和IT系统中特别的浪涌保护器。该保护器是根据DIN VDE 0100,Part 534/A1的新需求进行设计的，并达到简单、安全的安装。
V 20-C内含一个有高非线性特性（α＞30）的氧化锌压敏电阻。该器件具有响应时间短、保护水平低、高通流量和长寿命的优点，特别当雷击电涌通过保护器后，后续电流不会出现。
如果浪涌保护器由于过载发生损坏，内置的断路装置将及时动作，中断与电源的连接，同时故障指示显示窗的颜色由绿色变为红色。
安装
V 20-C能够容易地安装于任何配电箱或者开关箱内的35 mm导轨上。多模块保护器的各模块在工厂里已经由内置接地跳线连接，所以保护器只需要做一次接地（PE）连接。NPE保护模块C 25-B+C/NPE和底座之间的巧妙设计，使模块不能被反向插入。这保证了保护器模块的正确安装。
技术参数
| 电涌保护器 型号 |
V 20-C | ||||||
| 75 | 150 | 280 | 320 | 385 | 440 | 550 | |
| 最大持续操作电压 UC AC （最大允许操作电压） UC DC |
75 V~ 100 V- |
150 V~ 200 V- |
280 V~ 350 V- |
320 V~ 420 V- |
385 V~ 505 V- |
440 V~ 585 V- |
550 V~ 745 V- |
| 雷电保护区 | 0→2 | ||||||
| 等级－按照DIN VDE 0675 Part 6（Draft 11.89）A1,A2 －按照IEC 61643-1 |
C Ⅱ级 |
||||||
| 测试标准 | IEC 61643-1,prEN 61643-1, E DIN VDE 0675-6:1989-11 and Part 6/A1 |
||||||
| 标称放电电流 In（8/20） | 15 kA |
20 kA | 15 kA | ||||
| 整体最大放电电流 Imax（8/20） V 25-B+C/1 V 25-B+C/2 V 25-B+C/3 V 25-B+C/4 |
40 kA 75 kA 110 kA 150 kA |
||||||
| 最大放电电流 （单模块） Imax（8/20） |
40 kA |
||||||
| 电压保护水平 Up在1 kA（8/20） Up在5 kA（8/20） Up在In时 |
≤300V ≤350V ≤400V |
≤500V ≤650V ≤700V |
≤900 V ≤1.1 kV ≤1.4 kV |
≤1.0kV ≤1.3kV ≤1.6kV |
≤1.2kV ≤1.5kV ≤1.8kV |
≤1.5kV ≤1.8kV ≤2.2kV |
≤1.7kV ≤2.1kV ≤2.5kV |
| 响应时间 TA | <25 ns | ||||||
| 短路耐受能力25kA时最大后备保险丝 | 125 A gl/gG | ||||||
| 连接线橫截面积 | 2.5-25 mm2（多股软线，连接端加护套） 2.5-35 mm2（单股、多股线） |
||||||
| 安装位置 | 35 mm导轨（符合EN 50022） | ||||||
| Ip等级 | IP 20 | ||||||
| 温度范围 υ | -40℃到+85℃ | ||||||
| 模块NPE 标称电压 UC |
C 25-B+C/NPE 230 V/50-60 HZ |
||||||
| 100 V下的绝缘电阻 Rins 浪涌电压测试（10/350）－根据IEC 61312-1(02.95)规定的雷电参数 峰值电流 Iimp 电量 Q 单位能量 W/R 标称放电电流 In（8/20） 电压保护水平 Up 响应时间 tA UC下的后续电流 IF 温度范围 υ |
>10 GΩ 25 kA 12.5 As 160 kJ/Ω 50 kA <1.2 kV <100 ns 100 Arms -40℃到+85℃ |
||||||
