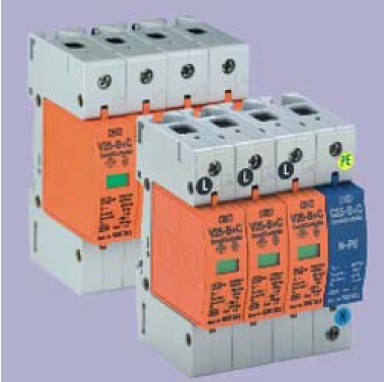

产品名称：B 级电源防雷器 V 25-B+C, V 25-B+C/3+NPE 状态:离线 发送信件
姓名:李先生(先生)
职位:经理
电话:0755-88834928
手机:13058066058
传真:0755-88834938
地区:广东-深圳市
地址:深圳市福田中心区福华三路恒运豪庭2栋19D
邮编:518033
邮件:1002196429@qq.com
产品编号：Pro200949145813
产品型号：V 25-B+C, V 25-B+C/3+NPE
更新时间：2009.04.09
浏览次数：2631
特性一览表 V 25-B+C 使用优点
| 带标志端子,安装简便 | 可以应付频繁的电涌电流的冲击 |
| B+C联合保护器，应用于建筑物整体空间较小的场合 | 只在总配电柜内安装一套保护器 |
| 可插拔式部件 | 保护器模块损坏后可以带电插拔更换 |
| 内部连接的保护器底座，1到4片的底座及模块数 | 容易安装 |
| 热感断路器和视窗指示装置 |
对保护器的工作状态一目了然 |
| 带NPE火花间隙模块的保护器 | 使用范围广（适用于TN、TT和IT电网）， 结构更安全 |
| V 25-B+C/NPE 具有反向插入保护 | 保证保护器模块简单、专业的 |
功能和应用领域
雷电浪涌保护器V 25-B+C依据VDE 0185,Part 1和Part 100的要求，而设计的一种雷电保护等电位连接器。该装置是符合DIN VDE 0675,Part 6(Draft 11.89)A1,A2等级为B+C级保护器的要求。在建筑物雷电保护安装工程中，它保证了电源线上的等电位连接。当电源线架空引入建筑物时，架空线可能会引入部分直接雷击雷电流，在此种建筑物电源架空引入的线路上，该保护器也可应用。
V 25-B+C/3+NPE（B+C等级）可用于TN-C-S，TN-S，TT和IT系统中特别的浪涌保护器。该保护器是根据DIN VDE 0100,Part 534/A1的最新需求设计而来的，允许成对保护器简单、安全的安装。
高性能浪涌保护器OBO V 25-B+C有一个特别的压敏电阻电路，装置内含良好非线性特性（а>30）的氧化锌压敏。即使电路出现高能电涌，设备也能得到最大程度的保护。甚至当电涌电流达到60 kA时，保护器的电压仍低于1.5 kV。因此，该保护器能够承受直击雷的部分雷电流。在过载情况下，保护器内置的热感断路器可以将保护器模块从主电路中脱离出来，保证供电系统正常工作，与此同时状态显示视窗由绿色变为红色。
OBO电涌保护器V 25-B+C不仅能承受高通流容量的雷电流，同时具有低的保护电压的特性，能够作为一个B+C联合保护器使用。
安装
OBO V 25-B+C能够容易地安装于任何配电箱或者开关箱内的35 mm导轨上。NPE保护模块C 25-B+C/NPE和底座之间的巧妙设计，使模块不能被反向插入。这保证了保护器模块的正确安装。
技术参数
| B+C登记电涌保护器 型号 |
V 25-B+C | ||
| 150 | 320 | 385 | |
| 最大持续操作电压 UC AC （最大允许操作电压） UC DC |
150 V~ 200 V~ |
330 V~ 410 V~ |
385 V~ 505 V~ |
| 雷电保护区 | 0→2 | ||
| 等级－按照DIN VDE 0675 Part 6（Draft 11.89）A1,A2 －按照IEC 61643-1 |
B+C Ⅰ级→Ⅱ级 |
||
| 测试标准 | IEC 61643-1,prEN 61643-1, E DIN VDE 0675-6:1989-11 and Part 6/A1 |
||
| 按照DIN VDE 0675 Part 6 A1+A2的测试电流 标称放电电流 In（8/20） |
30 kA |
||
| 整体最大放电电流 Imax（8/20） V 25-B+C/1 V 25-B+C/2 V 25-B+C/3 V 25-B+C/4 |
50 kA 100 kA 150 kA 200 kA |
||
| 最大放电浪涌电流（8/80）根据Vds 2031 V 25-B+C/4 Imax |
100 kA |
||
| 电涌电压测试（10/350）（按照IEC 61312-1(02.95)设定的雷电流参数） 脉冲电流 Iimp 电量 Q 单位能量 W/R |
8 kA 4 As 16 kJ/Ω |
7 kA 3.5 As 12 kJ/Ω |
7 kA 3.5 As 12 kJ/Ω |
| 1 kA(8/20)时的电压保护水平 Up 5 kA(8/20)时 Up In时 Up |
≤450 V ≤500 V ≤600 V |
≤750 V ≤850 V ≤1150 V |
≤1.0 kV ≤1.2 kV ≤1.5 kV |
| 响应时间 TA | <25 ns | ||
| 短路耐受能力25 kA时的最大后备保险丝 | 60 A gl/gG | ||
| 连接线橫截面积 | 2.5-25 mm2（多股软线，连接端加护套） 2.5-35 mm2（单股、多股线） |
||
| 安装位置 | 35 mm导轨（符合EN 50022） | ||
| Ip等级 | IP 20 | ||
| 温度范围 υ | -40℃到+85℃ | ||
| 模块NPE 标称电压 UN |
C 25-B+C/NPE 230 V/50-60 HZ |
||
| 100 V下的绝缘电阻 Rins 浪涌电压测试（10/350）－根据IEC 61312-1(02.95)规定的雷电参数 峰值电流 Iimp 电量 Q 单位能量 W/R 标称放电电流 In（8/20） 电压保护水平 Up 响应时间 tA UC下的后续电流 IF 温度范围 υ |
>10 GΩ 25 kA 12.5 As 160 kJ/Ω 50 kA <1.2 kV <100 ns 100 Arms -40℃到+85℃ |
||
