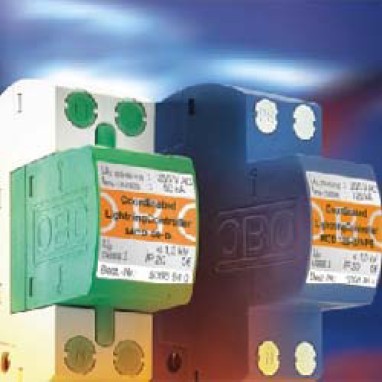

产品名称：间隙型 B 级电源防雷器 MCD 50-B, MCD 125-B/NPE 状态:离线 发送信件
姓名:李先生(先生)
职位:经理
电话:0755-88834928
手机:13058066058
传真:0755-88834938
地区:广东-深圳市
地址:深圳市福田中心区福华三路恒运豪庭2栋19D
邮编:518033
邮件:1002196429@qq.com
产品编号：Pro200949145240
产品型号：MCD 50-B, MCD 125-B/NPE
更新时间：2009.04.09
浏览次数：2195
特性一览表 MCD 50-B MCD 125-B/NPE 使用优点
| 低保护水平（Up1.3≤kv） | 在B级和C 级浪涌保护器之间，无需设计退耦 装置或在两极之间保持一定的安装空间。 |
| 紧密的EMC结构 | 节省45%以上的安装空间 |
| 在TT和TN-S系统中，和C级浪涌保护器一同安装时，MCD 125B/NPE可以为B和C级浪涌保护器共用。 | 节省费用及安装空间 |
功能和应用领域
浪涌保护器MCD 50-B和MCD 125-B/NPE满足标准DIN、VDE 6F5 Part6（Draft 11.89）A1,A2对B类器件的需求条件，以及标准IEC61643-1（02，89）对第Ι级浪涌保护器的要求，他们与后级限压型电涌保护器配合使用时，无需设计退耦装置，可以将两极保护器安装在一起。该产品是OBO在间隙型浪涌保护器的多电极石磨堆叠技术新发展。
MCD 50-B以其低保护电压水平（Up≤1.31KV）的特性，确保了与C级浪涌保护器配合使用时，不需要设计退耦装置或者在B级和 C级之间留一定的安装距离。这样它可以节省超过45%的安装空间，MCD 50-B这个特性特别是对紧凑型Z-MC概念有着特殊的贡献。另外，NPE放电间隙MCD125-B/NPE雷击电涌保护器其大通流量的特性在TT、TN-S系统中使用，可以同时作为B和C级浪涌保护器的NPE保护模块，节省费用及安装空间。
新的MCD50-B和MCD125-B/NPE浪涌保护器周首选的应用环境是，需要有紧凑的防雷保护概念或者需要在一个独立的小型机房内安装B和C两级浪涌保护器的环境。例如：移动、微波通信基站。
安装
MCD50-B和MCD125-B/NPE的外壳尺寸满足节省空间的17.5mm宽度模数的要求，所以该装置容易安装。通过浪涌保护器本身卡接在35mm导轨上的方式实现了该SPD的简便安装。MC 125-B/NPE为N线和PE线分别提供了两个端子。方便了SPD与线路之间的凯文连接。
技术参数
| 标称电压 UN | 230 V/50-60 HZ | |
| 最大持续工作电压 UC | 255 V | |
| 需求等级 －按照DIN VDE 0675 Part 6（Draft 11.89）A1,A2 －按照IEC 61643-1 |
B Ⅰ级 |
NPE放电间隙 |
| 雷电保护区 |
0→1 | |
| 绝缘电阻 Rins |
>100 MΩ | |
| 电压保护水平 Up |
≤1.3 kV | |
| 响应时间 TA | <100 ns | |
|
电涌电流测试（10/350）－根据IEC 61312-1(02.95)规定的雷电流参数 |
50 kA 25As 0.63 MJ/Ω |
125 kA 62.5 As 3.9 MJ/Ω |
| Uc下的后续电流遮断能力 Ip 最大的非对称短路电流 |
12.5KArm 25KArm |
100 Arms |
| 最大串联保险丝（仅在电网中无此保险丝时需要） |
50 0A gL/gG | |
| 后续电流遮断能力（串联500A gL保险丝） 最大的非对称短路电流 |
17.6KArm 25KArm |
|
| 温度范围 |
-40℃到+85℃ | |
| 连接体横截面积 单股/多股/多股软线 紧固扭矩（MA）至少4Nm |
10-50/ 10-25/ 10-35mm2 AWG 8-2 |
|
